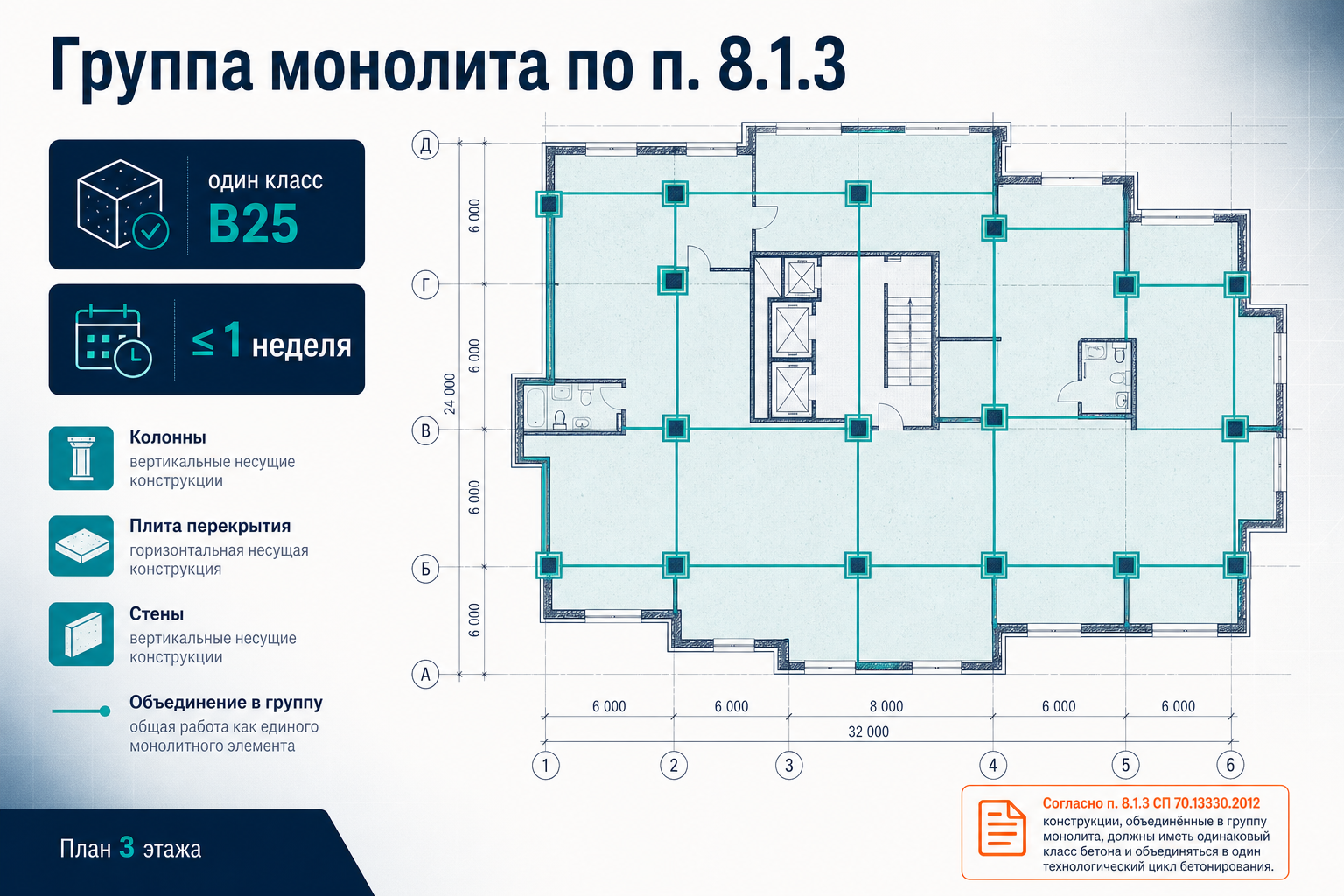

Группа монолитных конструкций — п. 8.1.3 ГОСТ 18105
Этаж 3: 12 колонн, две стены, плита перекрытия — всё B25, укладка за пять дней. ПТО принял протокол «группа этаж 3, Bф = 27,1». На следующий день технадзор отклонил: в журнале нет границ группы, одна колонна у лифта с Rm на 18 % ниже средней группы не исключена по п. 8.1.7, а номер партии смеси из паспорта 7473 перепутали с группой монолита.
ГОСТ 18105-2018 разделяет три разные единицы учёта: партия смеси ( раздел 6 ), захватка ( 8.1.2 ) и группа конструкций ( 8.1.3 ). Путаница между ними — частая причина возврата акта и протокола.
Полный текст: ГОСТ 18105-2018. Связанные материалы: захватка бетонирования, отбор проб на площадке, промежуточный контроль, локализация зон.
Для кого эта статья
Материал для инженеров ПТО, лаборантов и начальников ИЛ. Запросы: «группа монолитных конструкций ГОСТ 18105», «п. 8.1.3 условия», «чем группа отличается от захватки», «можно ли объединить колонны и плиту», «исключение из группы 15 процентов».
Группа ≠ партия смеси
П. 6.1.1 — партия на РБУ ( один состав, ≤ 1 недели ). П. 8.1.3 — группа конструкций на площадке ( один класс, единая технология, ≤ 1 недели ). Номер в паспорте 7473 не заменяет описание группы в журнале и протоколе. См. партию смеси.
Захватка, конструкция или группа — п. 8.1.2 и 8.1.3🔗
П. 8.1.2: монолит контролируют и принимают по:
- отдельной конструкции;
- захватке бетонирования;
- зоне конструкции.
Порядок обязательной приёмки по захваткам или зонам устанавливают в проектной документации с учётом характера работы конструкций, а также при выявлении систематических отличий прочности по п. 8.1.6.
П. 8.1.3: допускается в пределах одного этажа ( яруса ) объединять конструкции в группу для контроля, оценки и приёмки.
| Единица | Пункт | Когда |
|---|---|---|
| Конструкция | 8.1.2 | Одна колонна, одна плита |
| Захватка / зона | 8.1.2 | По ППР или при 8.1.6 |
| Группа этажа | 8.1.3 | Несколько видов конструкций за ≤ 1 нед. |
Практика: группа — не «весь объект» и не «всё что залили в октябре». Это ограниченный набор конструкций одного этажа с общими условиями производства.

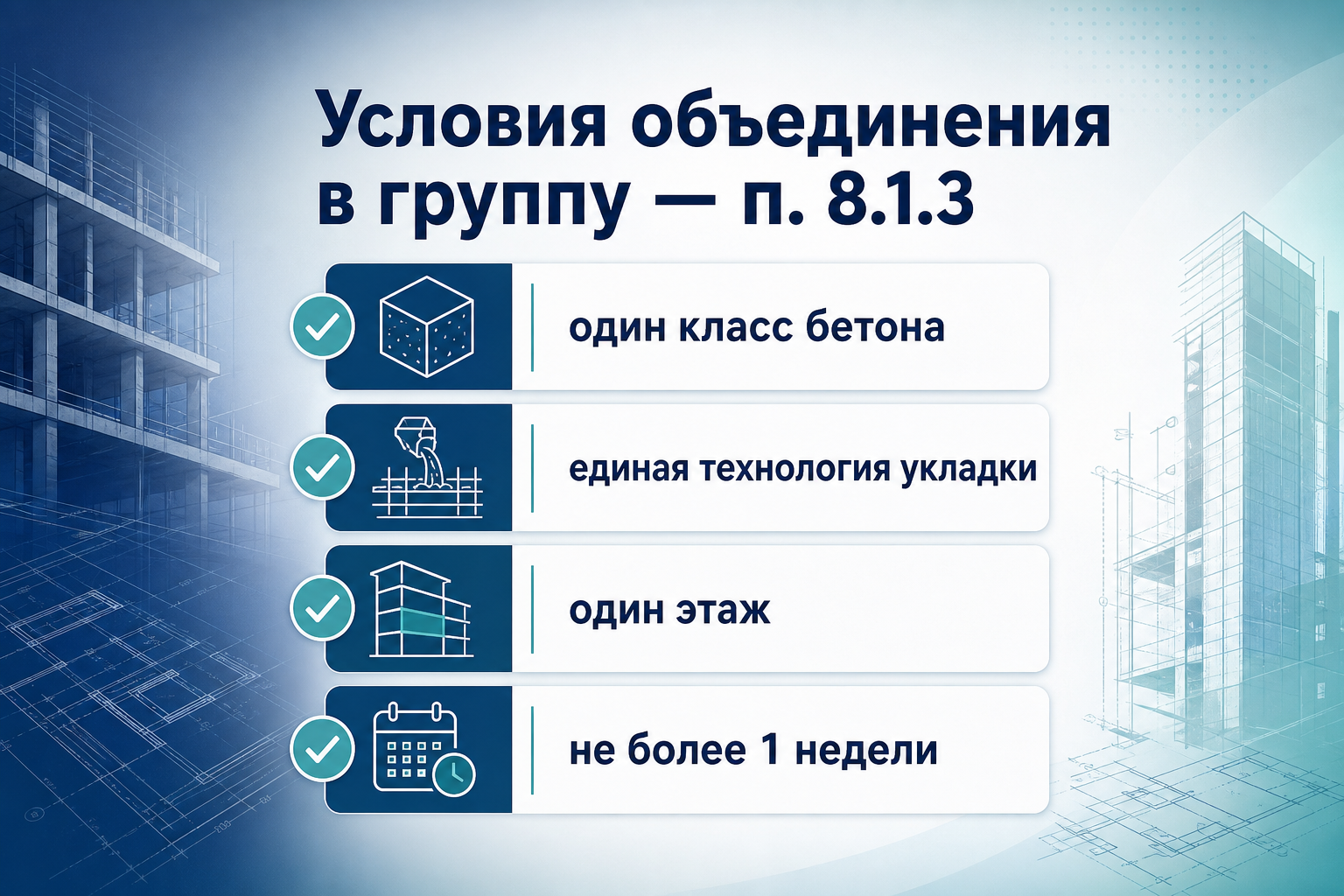

Четыре условия объединения в группу🔗
Условия группы — п. 8.1.3
П. 8.1.3 — все четыре условия одновременно:
| № | Условие | Что проверяет ПТО |
|---|---|---|
| 1 | Один класс B по прочности | B25 и B30 в одной группе — нельзя |
| 2 | Единая технология укладки, уплотнения, твердения | Разные ППР на участках — риск разделения |
| 3 | Один этаж ( ярус ) | Два этажа в одной группе — нарушение |
| 4 | Изготовление ≤ 1 недели | Колонны недели 1 + плита недели 3 — разные группы |
Журнал бетонных работ должен содержать: перечень конструкций группы, даты укладки, класс B, объём м³ ( для 8.2.8 ).
Что меняется при объединении в группу🔗
Объём контроля по возрастам — п. 8.1.4🔗
П. 8.1.4:
- Промежуточный возраст — ≥ 1 конструкция каждого вида ( колонна, стена, перекрытие, ригель …**) из группы;
- Проектный возраст — сплошной контроль всех конструкций группы.
Ошибка: проверили 12 колонн, а стены и плиту пропустили в промежуточном возрасте. См. промежуточный контроль.
Число участков НК — п. 8.2.6🔗
П. 8.2.6 для схемы В:
| Объект | Минимум участков |
|---|---|
| Группа конструкций | ≥ 20 суммарно |
| Плоская конструкция | ≥ 20 |
| Линейная или зона | ≥ 6 |
Следствие: группа из 4 колонн по 6 точек + плита по 8 = 32 Ri — можно считать Bф группы по формуле (13). См. формулу (13) на плите.
Пробы с площадки — п. 8.2.8🔗
П. 8.2.8 считает пробы от объёма бетона группы конструкций ( не от партии смеси ):
| Объём группы | Минимум проб |
|---|---|
| < 12 м³ | 2 |
| 12–24 м³ | 4 |
| > 24 м³ | 6 |
Подробнее — отбор проб на монолите.
Учебный пример — этаж 3, группа «каркас + плита»🔗
Иллюстрация, не подстановка в акт.
Состав группы ( укладка 04–08.10 ):
| Конструкция | Кол-во | Участков НК |
|---|---|---|
| Колонны К1 | 12 | 6 каждая → 72 Ri нельзя усреднять в группу без правила |
| Стены С | 2 | по 8.2.5 |
| Плита П | 1 | 22 |
Для Bф группы по (13) нужно ≥ 20 Ri суммарно на группу или отдельный расчёт по каждой конструкции с своей формулой.
ПТО фиксирует в протоколе:
- Перечень конструкций группы ( 8.1.3 ).
- Bф каждой конструкции или группы ( 8.5.3 ).
- Исключения по 8.1.7 ( если есть ).

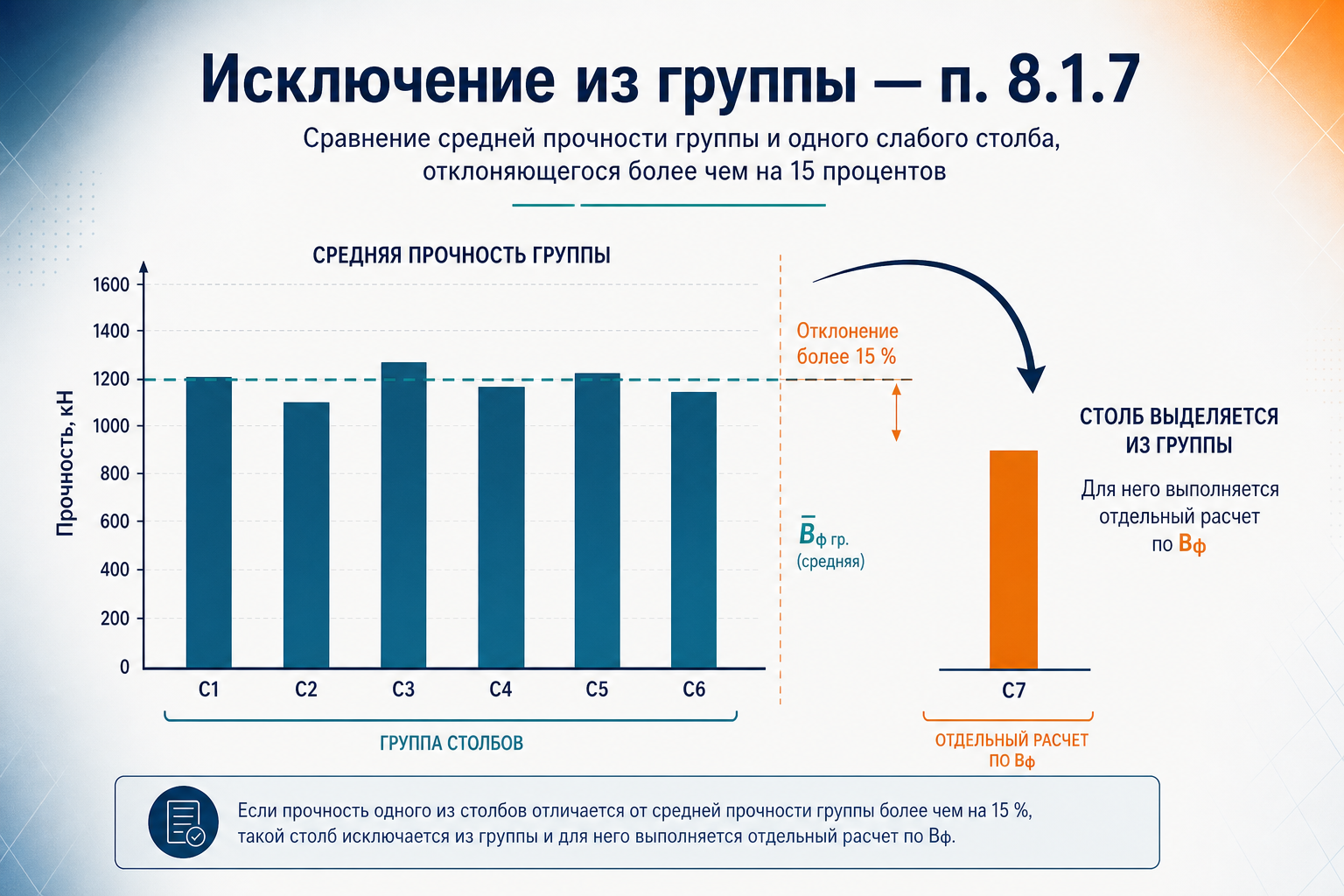

Исключение конструкции из группы — п. 8.1.7🔗
Исключение из группы — п. 8.1.7
П. 8.1.7: при объединении в группы ( 8.1.3 ) и выявлении конструкций, средняя прочность которых отличается от средней прочности группы более чем на 15 %, следует исключать такие конструкции из группы и оценивать их отдельно.
Пример ( учебный ):
- Rmгруппы = 30,2 МПа ( по всем конструкциям кроме лифтовой колонны )
- Rmколонны у лифта = 24,8 МПа
- Отклонение: (30,2 − 24,8) / 30,2 = 17,9 % > 15 % → исключить из группы, считать Bф отдельно
П. 8.1.6 — отдельное правило для зон внутри конструкции ( слабый участок > 15 % от Rm ). 8.1.7 — для целой конструкции в группе. См. локализацию зон.
Документ и приёмка — п. 8.5.2 и 8.5.3🔗
П. 8.5.2: Bф ≥ Bнорm (17) для зоны, захватки, конструкции или группы.
П. 8.5.3: Bф каждой монолитной конструкции или группы — в документе контроля.
Нельзя записать только «группа этаж 3 принята» без Bф по каждой конструкции или обоснованного группового расчёта с перечнем состава.
Типичные ошибки🔗
| Ошибка | Почему неверно | Пункт |
|---|---|---|
| Номер партии 7473 = группа монолита | Разные разделы ГОСТ | 6.1.1 vs 8.1.3 |
| B30 и B25 в одной группе | Один класс обязателен | 8.1.3 |
| Группа за 2 недели | ≤ 1 недели | 8.1.3 |
| Усреднили слабую колонну с группой | 8.1.7 — исключить | 8.1.7 |
| Только колонны в промежуточном возрасте | Нужен ≥ 1 каждого вида | 8.1.4 |
| 6 проб при объёме 18 м³ | Нужно 4 по 8.2.8 | 8.2.8 |
Чек-лист ПТО🔗
- Зафиксировать состав группы ( перечень конструкций, этаж, даты ).
- Проверить 4 условия 8.1.3 ( класс, технология, этаж, неделя ).
- Объём м³ → число проб 8.2.8 ( если кубы по 8.2.4 ).
- Промежуточный возраст — ≥ 1 каждого вида ( 8.1.4 ).
- Проектный — все конструкции группы.
- Сверить конструкции с Rmгруппы — исключение > 15 % ( 8.1.7 ).
- Протокол с Bф по 8.5.3.
Цифровой инженер лаборатории LABGO🔗
На объекте группа «этаж» без критериев 8.1.3 — типичная ошибка: смешивают партии смеси, захватки и группу, усредняют слабую колонну.
Цифровой инженер лаборатории LABGO:
- проверяет 4 условия 8.1.3 перед объединением;
- напоминает о 8.1.4 ( виды конструкций в промежуточном возрасте );
- считает отклонение конструкции от Rmгруппы для 8.1.7;
- сверяет объём группы с 8.2.8;
- не подменяет номер партии 7473 группой монолита.
Он не подписывает протокол и не заменяет решение проектировщика — убирает «приняли этаж целиком без состава группы».
FAQ🔗
Можно ли группу на два этажа, если бетон один?🔗
Нет. П. 8.1.3 — в пределах одного этажа ( яруса ).
Чем группа отличается от захватки?🔗
Захватка — единица по 8.1.2 ( часто по ППР ). Группа — объединение нескольких конструкций этажа по 8.1.3 для совместного контроля.
Обязательно ли всегда объединять в группу?🔗
Нет. 8.1.3 — «допускается». Можно контролировать каждую конструкцию отдельно по 8.1.2, но тогда свои минимумы 8.2.5 и формулы Bф на каждую.
Одна колонна слабее на 16 % — что с остальной группой?🔗
Слабую исключить ( 8.1.7 ) и оценить отдельно. Остальные — пересчитать Bф группы без неё или по отдельным конструкциям — зафиксировать в протоколе.
Группа влияет на приёмку смеси от РБУ?🔗
Нет напрямую. Смесь — раздел 6 ( Rm ≥ RT ). Монолит — раздел 8 ( Bф ≥ Bнорm ). Связь косвенная через качество укладки, не через номер партии.
Лаборатории в каталоге LABGO🔗
Лаборатории с контролем прочности монолита по ГОСТ 18105
Ниже — лаборатории, у которых в каталоге цен LABGO есть услуги с привязкой к ГОСТ 18105-2018. Полный текст стандарта — на странице ГОСТа.
8 лабораторий в каталоге.
Связанные материалы🔗
- Отбор проб на площадке — 8.2.8, объём группы
- Промежуточный контроль — 8.1.4, виды конструкций
- Локализация зон — 8.1.6, 8.1.7, 15 %
- Формула (13) на плите — n ≥ 20 в группе
- Партия смеси — 6.1.1 vs 8.1.3
- п. 7.1.2 и п. 8.1.3 — партия изделий — завод ЖБИ vs группа этажа
- Приёмка монолита — (17), 8.5.3
- Документ контроля — 8.5.3 — строки Bф группы и исключений 8.1.7
- Участки измерений — 8.2.5–8.2.6
- ГОСТ 18105-2018 — полный текст
Статья подготовлена командой LABGO.AI. Факты сверены с п. 8.1.2–8.1.4, 8.1.6–8.1.7, 8.2.5–8.2.6, 8.2.8–8.2.9, 8.5.2–8.5.3 ГОСТ 18105-2018 в базе LABGO.
