П. 8.5.4 — согласование с проектной организацией
Колонна К-7, Bф = 23,8 МПа при Bнорm = 25,0. Начальник ИЛ подписал заключение: «рекомендуется допустить эксплуатацию». ПТО вернул пакет: по п. 8.5.4 решение о возможности использования или необходимости усиления принимает проектная организация, не лаборатория. Протокол ИЛ — данные, не вердикт о несущей способности.
ГОСТ 18105-2018 разделяет роли: лаборатория считает Bф и фиксирует (17); застройщик и ПТО организуют дальнейший контроль; проектировщик оценивает допустимость конструкции по расчёту.
Полный текст: ГОСТ 18105-2018. Связанные материалы: приёмка (17), документ контроля 8.5.3, переход Г→В 8.5.5.
Для кого эта статья
Материал для инженеров ПТО, начальников ИЛ, технадзора и руководителей строительства. Запросы: «п. 8.5.4 ГОСТ 18105», «кто решает об усилении бетона», «Bф не прошёл что делать», «согласование с проектной организацией монолит», «лаборатория может разрешить эксплуатацию».
8.5.4 — не «штрафная» норма
Пункт не означает автоматическое усиление. Проектная организация может подтвердить использование при достаточном запасе по расчёту, запросить доп. обследование или назначить мероприятия по усилению.
Что говорит п. 8.5.4🔗
П. 8.5.2: приёмка — Bф ≥ Bнорm ( формула (17) ) в промежуточном или проектном возрасте.
П. 8.5.4:
Возможность использования (или необходимость усиления) конструкций, фактический класс бетона по прочности которых не соответствует требованиям 8.5.2, должна быть согласована с проектной организацией объекта строительства.
Ключевые слова для ПТО:
| Термин | Смысл |
|---|---|
| Возможность использования | Конструкцию можно оставить без усиления при обосновании проектировщика |
| Необходимость усиления | Проектировщик назначает мероприятия ( инъектирование, обоймы, перерасчёт ) |
| Проектная организация | Автор раздела КЖ / несущих конструкций, не ИЛ и не генподрядчик «на словах» |
Когда наступает 8.5.4 — маршрут до эскалации🔗

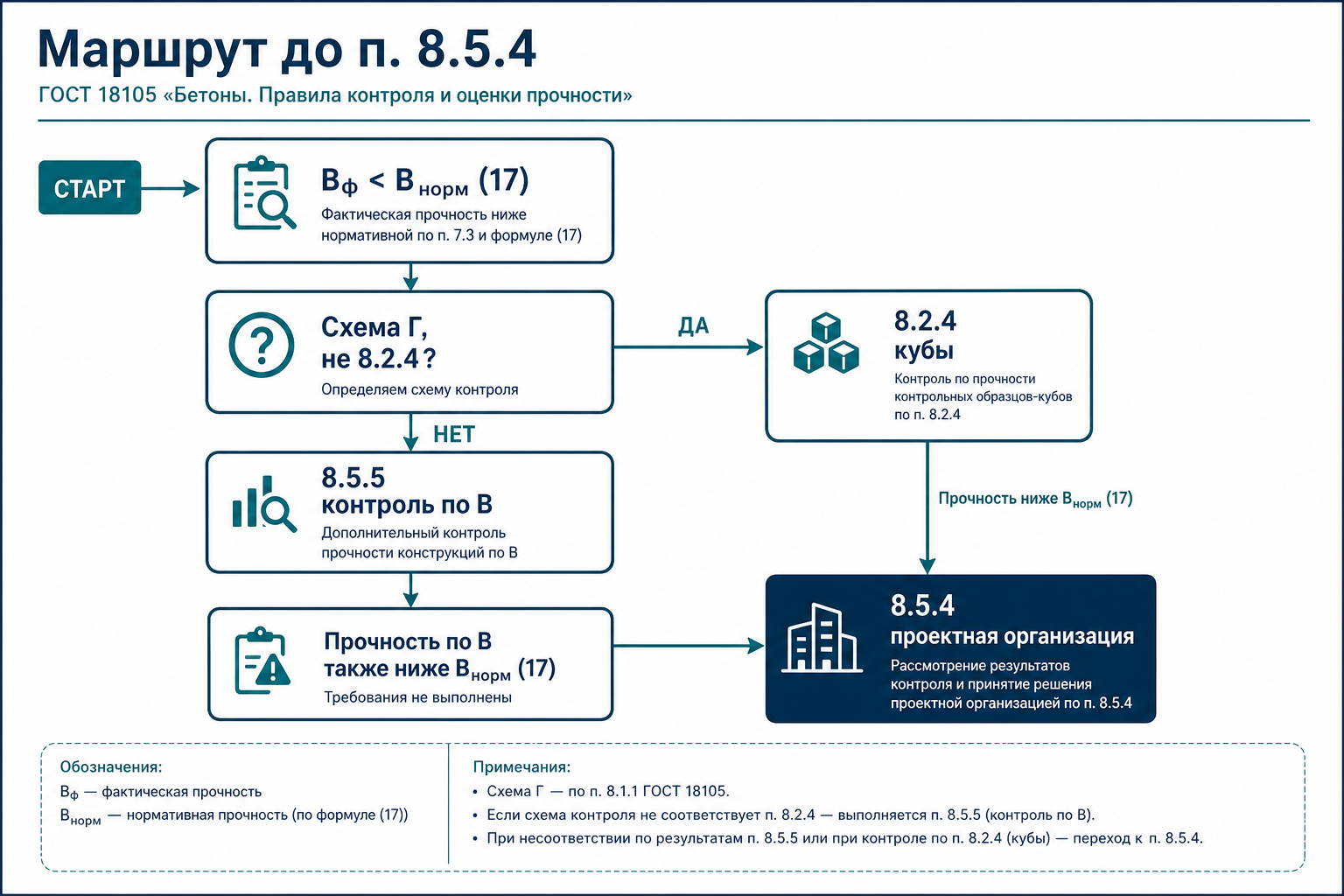

Маршрут до п. 8.5.4
П. 8.5.4 не первый шаг при любом отказе. Сначала — проверка расчёта и допустимые пути по 8.5.5.
| Этап | Условие | Действие |
|---|---|---|
| 1 | Bф < Bнорm по (17) | Зафиксировать в документе 8.5.3 |
| 2 | Контроль был по схеме Г, нет п. 8.2.4 | П. 8.5.5 — доп. контроль по схеме В |
| 3 | После В снова Bф < Bнорm | → 8.5.4 |
| 4 | Схема Г по 8.2.4 ( кубы ) | 8.5.5 нельзя → сразу 8.5.4 после отказа (17) |
| 5 | Локальная зона > 15 % ниже средней | Сначала 8.1.6 — отдельный Bф зоны |
Подробнее о переходе Г→В — статья по 8.5.5. Ограниченный доступ — 8.3.4.
Роли: лаборатория, ПТО, проектировщик🔗
| Участник | Обязанность по 18105 | Чего не делает |
|---|---|---|
| ИЛ | Корректный расчёт Bф, документ 8.5.3 | Не подписывает «можно эксплуатировать» вместо проектировщика |
| ПТО | Проверка (17), организация 8.5.5, пакет на 8.5.4 | Не заменяет расчёт несущей способности |
| Проектная организация | Решение об использовании или усилении по 8.5.4 | Не пересчитывает Bф «на глаз» без протокола ИЛ |
П. 5.18.21 СП 70 дополняет практику: при отклонениях качества — акт и согласование с проектной организацией по безопасности. Сверка с технадзором — статья по СП 70.
Пакет документов для проектной организации🔗
Пакет документов для 8.5.4
Минимальный комплект, который ПТО передаёт проектировщику:
- Протокол(ы) ИЛ с Bф, Bнорm, вердиктом по (17) ( 8.5.3 ).
- Схема контроля ( В или Г ) и обоснование ( 8.1.5, 8.3.1–8.3.4 ).
- Таблица Ri, Rm, Sm, Vm, формула Bф ( (13)–(16) ).
- При НК — градуировка или привязка ( 8.2.2, 8.3.3 ).
- При кернах — протокол 28570, схема отбора.
- Журнал бетонных работ, паспорта смеси ( входной контроль ).
- Карта слабых зон при локализации ( 8.1.6 ).
- Протокол повторного контроля по 8.5.5 ( если был ).
Без п. 8.5.3 проектировщик не может сверить цифру с методикой 18105.
Числовой пример — две ветки отказа🔗
Захватка плиты П-2, B25, R28:
| Ветка | Bф, МПа | Маршрут до 8.5.4 |
|---|---|---|
| А: НК по привязке ( Г ) | 23,6 | 8.5.5 → новый НК по В → Bф = 24,2 → всё равно < 25,0 → 8.5.4 |
| Б: кубы тоннеля ( 8.2.4 ) | 23,6 | 8.5.5 запрещён → сразу 8.5.4 |
В обеих ветках ИЛ не меняет Bф «для согласования» — передаёт факт и метод.
Связь с локализацией зон — п. 8.1.6🔗
Перед эскалацией на всю конструкцию проверьте 8.1.6:
Если отдельный участок Ri > 15 % ниже Rm — выделите зону, пересчитайте Bф отдельно. Возможно, основная плита принята по (17), а на 8.5.4 уходит только слабая зона.
См. локализация зон.
Типичные ошибки🔗
| Ошибка | Последствие | Корректно |
|---|---|---|
| ИЛ «разрешает» эксплуатацию | Превышение полномочий | Только данные, 8.5.4 — проект |
| Подписать акт до 8.5.5 ( когда В доступна ) | Неполный контроль | Сначала 8.5.5, потом 8.5.4 |
| Пересчитать Bф с другой формулой «для согласования» | Подлог методики | Один расчёт по 8.4 |
| Паспорт РБУ вместо Bф монолита | Путаница разд. 6 и 8 | Протокол 8.5.3 |
| Нет письма от проектировщика в ИД | ПТО не закроет журнал | Официальное согласование |
Чек-лист ПТО перед обращением к проектировщику🔗
- Пересчитали Bф — ошибка арифметики исключена?
- Правильная Bнорm для возраста ( R7 vs R28 )?
- Исчерпан 8.5.5 ( если применим )?
- Локализованы зоны по 8.1.6?
- Пакет 8.5.3 полный ( см. чек-лист )?
- Зафиксирован стоп нагружения / распалубки до ответа проектировщика?
FAQ🔗
Может ли лаборатория дать «техническое заключение» вместо 8.5.4?🔗
Заключение ИЛ — часть пакета данных. Решение об использовании или усилении по 8.5.4 — только проектная организация.
Обязательно ли усиление, если Bф не прошёл?🔗
Нет. Проектировщик может подтвердить использование при достаточном запасе по расчёту или назначить доп. обследование.
Нужен ли 8.5.4, если кубы с площадки не прошли, а паспорт РБУ в норме?🔗
Да для монолита. Паспорт смеси не заменяет (17). При 8.2.4 маршрут — 8.5.4, не ссылка на RT завода.
Чем 8.5.4 отличается от 8.5.5?🔗
8.5.5 — технический повторный контроль по схеме В после отказа по Г. 8.5.4 — организационное решение проектировщика, если (17) всё равно не выполнено или 8.5.5 недоступен.
Связанные материалы🔗
- Приёмка монолита — (17) — 8.5.2, обзор 8.5
- Документ контроля — 8.5.3 — обязательные поля протокола
- Переход Г→В — 8.5.5 — до 8.5.4
- п. 8.3.3 и п. 8.3.4 — когда 8.5.5 закрыт
- Алгоритм для ПТО — полный маршрут при отказе
- Локализация зон — 8.1.6 перед эскалацией
- ГОСТ 18105-2018 — полный текст
Лаборатории в каталоге LABGO по этому ГОСТу
Ниже — лаборатории, у которых в каталоге цен LABGO есть услуги с привязкой к ГОСТ 18105-2018.
8 лабораторий в каталоге.
Цифровой инженер лаборатории LABGO фиксирует Bф и вердикт по (17), собирает пакет для 8.5.4 и напоминает, исчерпан ли маршрут 8.5.5 — без подмены решения проектировщика.
Статья подготовлена командой LABGO.AI. Факты сверены с п. 8.1.6–8.1.7, 8.2.4, 8.4.1–8.4.4, 8.5.1–8.5.5 ГОСТ 18105-2018 в базе LABGO.
