Захватка бетонирования — п. 8.1.2 ГОСТ 18105
Плита перекрытия этажа 3 залили за три дня тремя захватками. Прораб сдал один акт «плита этаж 3, Bф = 28,4». ПТО вернул пакет: в ППР прописана обязательная приёмка по захваткам, а вторая захватка с Rm = 24,8 МПа «спрятана» в средней по всей плите.
ГОСТ 18105-2018 п. 8.1.2 прямо называет захватку бетонирования и зону конструкции самостоятельными единицами контроля и приёмки — наряду с отдельной конструкцией. Это не синоним «этажа» и не группа по п. 8.1.3.
Полный текст: ГОСТ 18105-2018. Связанные материалы: группа монолита, локализация зон, участки измерений.
Для кого эта статья
Материал для инженеров ПТО, прорабов, лаборантов и начальников ИЛ. Запросы: «захватка бетонирования ГОСТ 18105», «п. 8.1.2 приёмка», «чем захватка отличается от группы», «сколько актов на плиту», «обязательная приёмка по ППР».
Захватка ≠ партия смеси
Партия смеси — п. 6.1.1 ( РБУ ). Захватка — граница на площадке по ППР или после 8.1.6. Номер паспорта 7473 не определяет захватку. См. партию смеси.
Область контроля монолита — п. 8.1.1🔗
П. 8.1.1: контроль прочности и приёмку бетона монолитных конструкций выполняют при производственном контроле при возведении:
- монолитных конструкций;
- монолитной части сборно-монолитных конструкций.
Практика: если бетон заливают на месте будущей конструкции — это раздел 8, не раздел 7 ( изделия ). См. изделия вне завода.
Три единицы учёта по п. 8.1.2🔗
П. 8.1.2: бетон монолитных конструкций контролируют и принимают:
| Единица | Пример на объекте |
|---|---|
| Отдельная конструкция | Одна колонна К-12, одна балка Б-4 |
| Захватка бетонирования | Треть плиты перекрытия, залитая за смену |
| Зона конструкции | Участок у лифта, шахта, ниша после 8.1.6 |
Порядок обязательной приёмки по отдельным захваткам или зонам устанавливают в проектной документации с учётом характера работы конструкций, а также при выявлении систематических отличий прочности по п. 8.1.6.
Ключевое: даже без записи в ППР захватка становится обязательной единицей, если сработал п. 8.1.6 ( зона слабее средней > 15 % ).
Дерево решений: захватка, конструкция или группа🔗

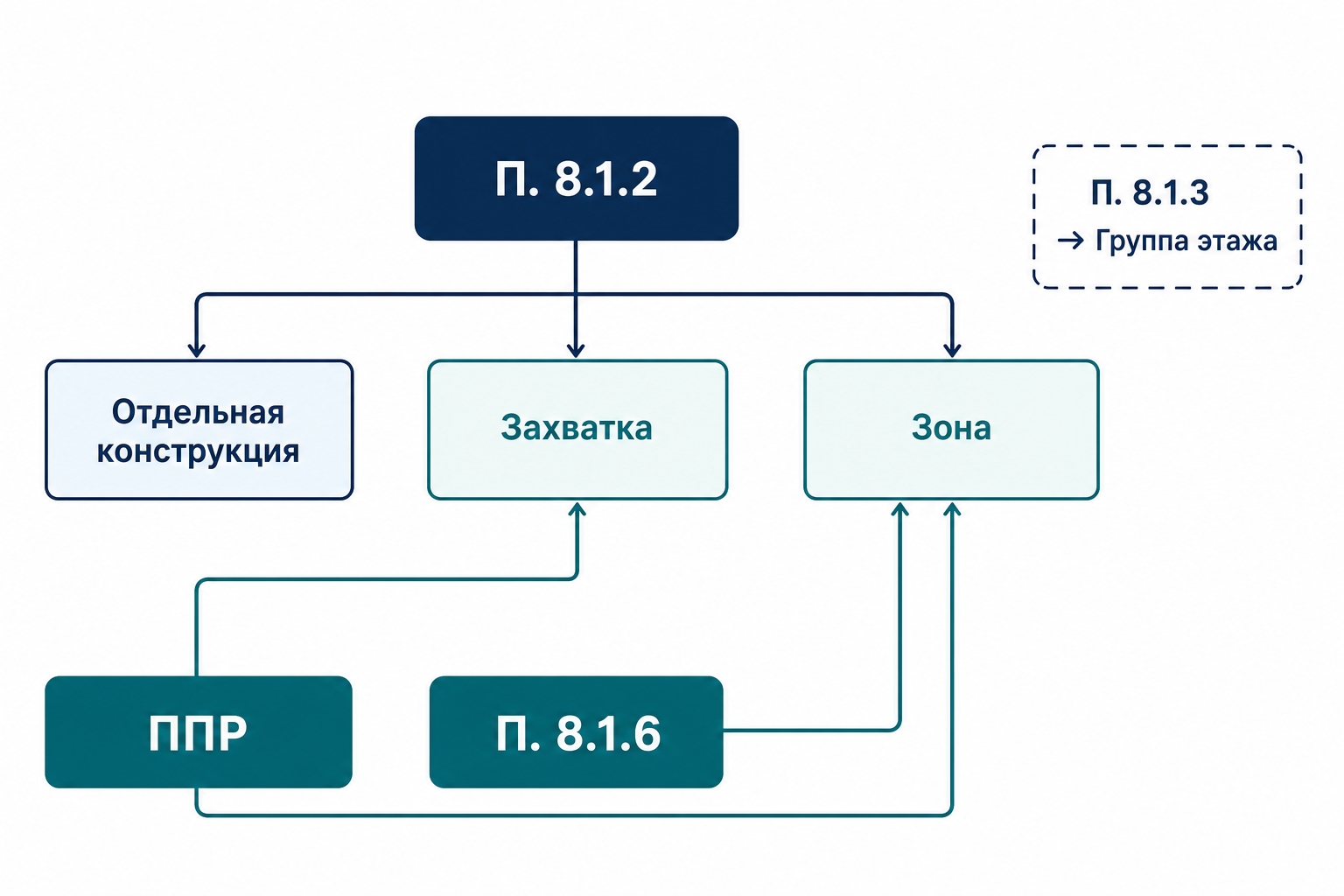

Захватка vs конструкция vs группа — п. 8.1.2 и 8.1.3
| Вопрос ПТО | Да → | Нет → |
|---|---|---|
| В ППР прописана приёмка по захваткам? | Каждая захватка — свой Rm, Bф, акт | См. следующий вопрос |
| Есть зона < 0,85·Rm ( 8.1.6 )?** | Выделить зону, отдельный Bф | Можно конструкцию целиком |
| Выполнены 4 условия 8.1.3 ( класс, технология, этаж, ≤ 1 нед. )?** | Группа этажа + сплошной контроль R28 ( 8.1.4 ) | По 8.1.2 — конструкция / захватка |
Группа по 8.1.3 — дополнение, не замена захватки из ППР. Если ППР требует три акта на плиту — нельзя закрыть одним Bф «группа этаж». Подробнее — группа монолита.
Что фиксировать в ППР и журнале🔗
Минимум для согласованности с 8.1.2:
| Документ | Что указать |
|---|---|
| ППР / программа контроля | Границы захваток на плане, порядок приёмки |
| Журнал бетонных работ | Дата, объём м³, класс B, № захватки |
| Акт скрытых работ | Привязка к захватке или зоне |
| Протокол ИЛ | Объект оценки: «захватка 3 плиты П-1», не «этаж 3» |
П. 8.5.3: фактический класс Bф каждой конструкции или группы — в документе контроля. При приёмке по захваткам логично указывать Bф каждой захватки ( как отдельной единицы по 8.1.2 ).
Участки и объём контроля на захватке — п. 8.2.5–8.2.6🔗
П. 8.2.5: число контролируемых участков в каждой конструкции и захватке — не менее:
| Тип | Норма |
|---|---|
| Плоская ( плита, стена ) | 1 на 20 м², мин. 6 на конструкцию и захватку |
| Линейная горизонтальная ( балка ) | 1 на 4 м, мин. 3 |
| Линейная вертикальная ( колонна ) | 6 участков |
П. 8.2.6 для схемы В: общее число участков для расчёта однородности захватки или зоны — как для линейной конструкции ( мин. 6 ) или плоской ( мин. 20 ).
Ошибка: разметить участки на всю плиту этажа, а в протокол записать одну среднюю — при обязательной захватке нужны участки и Rm внутри границ каждой захватки. См. участки измерений.
Rm и Bф — отдельно на каждую захватку🔗
П. 8.2.9: Rm группы, конструкции, захватки или зоны — по формуле (1) из Ri участков этой единицы.
П. 8.5.1: приёмку зоны, захватки, конструкции или группы ведут по прочности в промежуточном и проектном возрасте.
П. 8.5.2:
Bф ≥ Bнорm (17)
Числовой пример (учебный, три захватки плиты B25)🔗
Три протокола Bф — по одной захватке
Bнорm = 25,0 МПа. Схема В, n ≥ 20 на захватку, формула (13):
| Захватка | Rm, МПа | Kт ( табл. А.1 ) | Bф = Rm/Kт | Приёмка |
|---|---|---|---|---|
| 1 | 30,4 | 1,12 | 27,1 | Да |
| 2 | 27,8 | 1,12 | 24,8 | Нет |
| 3 | 31,5 | 1,12 | 28,1 | Да |
Средняя по трём захваткам 29,9 МПа не отменяет отказ захватки 2. Усреднение — типичная ошибка при обязательной приёмке по 8.1.2.
При 6–15 участках на захватке линейной конструкции — формула (14). Sm считают по п. 5.2 — см. таблицу 2 и α.
Связь с п. 8.1.6 и зоной🔗
П. 8.1.6: при зоне с прочностью ниже средней > 15 % — локализация и отдельная оценка.
| Ситуация | Действие |
|---|---|
| В ППР не было зон, 8.1.6 сработал | Ввести зону как единицу 8.1.2, обновить программу контроля |
| Слабая захватка целиком | Не усреднять с соседними захватками |
| Слабый фрагмент внутри захватки | Выделить зону внутри захватки |
Подробный алгоритм 15 % — локализация зон.
Промежуточный и проектный возраст на захватке🔗
П. 8.1.4: в промежуточном возрасте — ≥ 1 конструкция каждого вида из группы; в проектном — сплошной контроль всех конструкций группы.
При приёмке по захваткам без группы:
- R7 ( или другой промежуточный ) — по программе объекта для представительной конструкции захватки;
- R28 — каждая захватка с собственным Bф ( 8.5.1 ).
Типичные ошибки🔗
| Ошибка | Почему возврат |
|---|---|
| Один Bф на весь этаж при ППР с захватками | 8.1.2 |
| Захватка = смена РБУ | Путаница с п. 6.1.1 |
| Участки НК вне границ захватки | 8.2.5, 8.2.9 |
| «Группа этаж» закрыла слабую захватку | 8.1.3 не отменяет ППР |
| Нет Bф в акте по захватке | 8.5.3 |
Чек-лист ПТО перед подписанием акта🔗
- Сверить ППР: обязательна ли приёмка по захваткам.
- Проверить план: границы захваток совпадают с журналом и протоколом.
- Для каждой захватки: Rm, Sm/Vm, Bф, схема В/Г, формула (13)/(14)/(16).
- Сравнить Bф с Bнорm (17) отдельно.
- При отклонении > 15 % — зона по 8.1.6, не усреднение.
- Зафиксировать в документе контроля ( 8.5.3 ).
FAQ🔗
Чем захватка отличается от группы по п. 8.1.3?🔗
Захватка — геометрическая и технологическая граница заливки ( 8.1.2 ). Группа — объединение разных видов конструкций этажа за ≤ 1 неделю ( 8.1.3 ). Могут сочетаться: внутри группы всё равно считают захватки, если так в ППР.
Обязательно ли делить плиту на захватки?🔗
ГОСТ допускает приёмку всей конструкции целиком, если ППР не требует иного и нет 8.1.6. Многие ППР на крупных перекрытиях задают захватки из‑за характера работы конструкции ( усадка, нагружение ).
Сколько актов на одну плиту?🔗
Столько, сколько захваток в программе приёмки — при обязательной схеме по 8.1.2. Плюс отдельные акты на зоны после 8.1.6.
Можно ли объединить две захватки в один протокол?🔗
Только если ППР и программа контроля допускают оценку объединённой единицы и выполнены нормы 8.2.5–8.2.6 для этой единицы. По умолчанию — раздельно.
Захватка влияет на число проб по п. 8.2.8?🔗
8.2.8 считает пробы от группы конструкций ( объём м³ ). При работе по захваткам без группы — ориентир на объём конструкции / захватки в журнале. См. отбор проб на площадке.
Лаборатории в каталоге LABGO🔗
Лаборатории с контролем монолита по захваткам — ГОСТ 18105
Ниже — лаборатории, у которых в каталоге цен LABGO есть услуги с привязкой к ГОСТ 18105-2018. Полный текст стандарта — на странице ГОСТа.
8 лабораторий в каталоге.
Связанные материалы🔗
- Группа монолита — п. 8.1.3 — когда объединяют этаж, 8.1.7
- Локализация зон — п. 8.1.6 — правило 15 %, отдельный Bф зоны
- Участки измерений — 8.2.5–8.2.6 на захватке
- Приёмка монолита — (17), 8.5.1–8.5.5
- Отбор проб на площадке — 8.2.8, 2/4/6 проб
- Промежуточный контроль — 8.1.4, R7 vs R28
- Формула (13) на плите — Bф при n ≥ 20 на захватку
- Таблица 2 и α — Sm при малом n
- ГОСТ 18105-2018 — полный текст
Цифровой инженер лаборатории LABGO сверяет границы захваток с ППР и журналом, считает Rm и Bф по каждой единице 8.1.2, отслеживает срабатывание 8.1.6 и готовит отдельные строки для акта — без усреднения слабой захватки по этажу.
Статья подготовлена командой LABGO.AI. Факты сверены с п. 8.1.1–8.1.4, 8.1.6, 8.2.5–8.2.9, 8.5.1–8.5.3 ГОСТ 18105-2018 в базе LABGO.
