Привязка косвенного НК к кернам — коэффициент K_c по приложению Ж ГОСТ 22690-2015

Лаборатория приехала со склерометром, градуировка построена на другом заводе — другой состав, другой щебень. Показания есть, а закрыть класс бетона по этим цифрам нельзя: нужна привязка по приложению Ж ГОСТ 22690-2015. На тех же участках снимают керны → получают R_ос, сравнивают с R_косв по чужой зависимости → считают K_c → умножают все последующие R_косв на K_c. Без этого — только ориентировочная оценка (п. 6.1.10).

Полный текст: ГОСТ 22690-2015 в базе LABGO.

Для кого эта статья

Материал для инженера ПТО и строительного контроля, который заказывает привязку и проверяет протокол. Построение своей градуировки — раздел 6, приложение Е; здесь — чужая зависимость + керны как эталон R_ос. Последствия для приёмки — схема Г по 18105.

С чем не путать🔗

Материал	Фокус	Эта статья №18
Построение градуировки №17	Своя зависимость R = a·H + b	Чужая зависимость → K_c
Привязка по 18105	Схема Г, Bф = 0,8·Rm	Формулы Ж.1–Ж.3, керны как R_ос
Склерометр №13	9 ударов на участке	Когда нужна привязка до НК
Отбор кернов	Алгоритм отбора	Роль керна в расчёте K_c

Когда привязка обязательна🔗

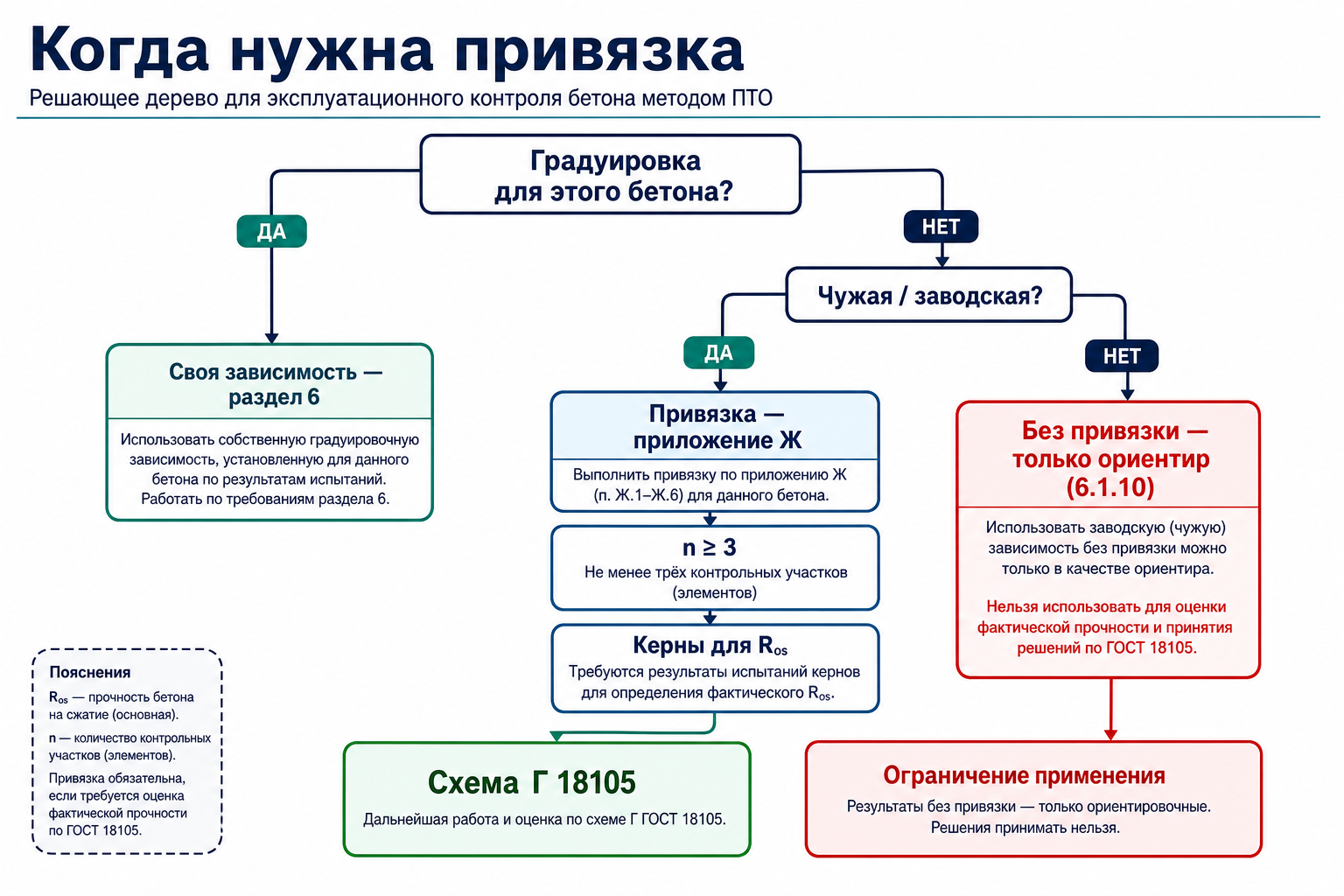

Когда заказывать привязку по приложению Ж

Ситуация	Нужна привязка?	Пункт
Градуировка на этом бетоне, этом объекте	Нет — своя зависимость	6.1.2, 8.3.1 18105
Заводская / универсальная кривая прибора	Да	5.2, 6.1.9
Градуировка с другого завода, другого состава	Да	6.1.9
Другой возраст, влажность, условия твердения	Да	6.1.9, 4.9
Без привязки, «по паспорту прибора»	Нет для приёмки — только ориентир	6.1.10

П. 6.1.10: ориентировочные значения без привязки нельзя использовать для оценки класса бетона.

П. 8.2 (примечание): при привязке по приложению Ж статистический контроль не допускается — оценка только по схеме Г ГОСТ 18105 (п. 8.3.3). Подробно: привязка и схема Г.

Два источника R_ос — п. Ж.1🔗

R_ос — эталонная прочность на участке привязки:

Источник R_ос	Когда уместен	Здесь
Керны с участка (ГОСТ 28570)	Нужна разрушающая точка, нельзя сверлить под анкер повторно	Основной фокус
Отрыв со скалыванием (прил. А)	Допустимо по Ж.1, если есть условия для анкера	отдельная статья

R_косв — прочность того же участка, рассчитанная по используемой (чужой) градуировочной зависимости косвенного метода (склерометр, ИПС и др.).

Важно для ПТО: керн и замер НК — на одном участке, до массового обхода конструкции.

Расчёт K_c — формулы Ж.1–Ж.3🔗

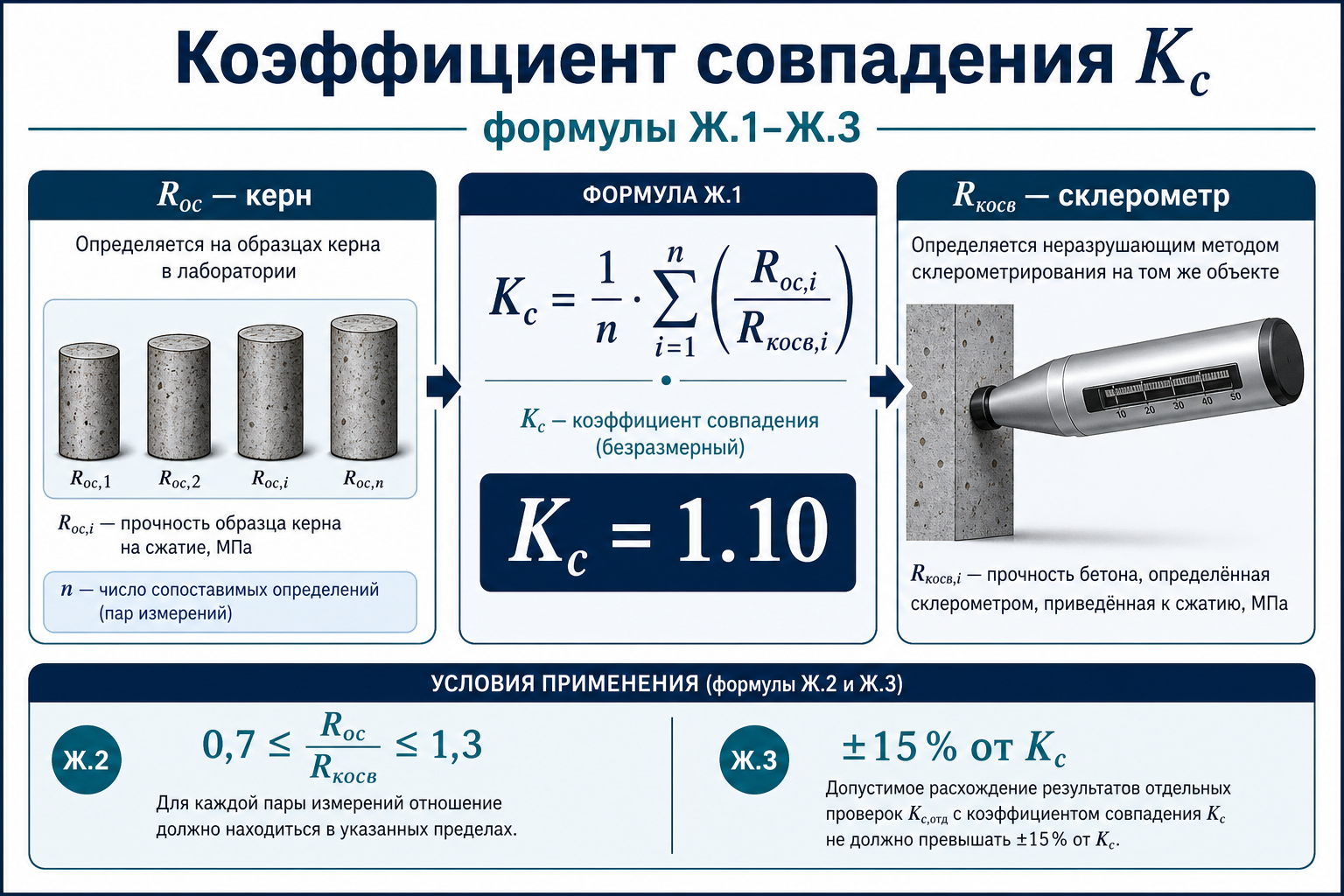

Коэффициент совпадения K_c — формулы приложения Ж

Формула (Ж.1)🔗

$K_c = \frac{1}{n} \sum_{i=1}^{n} \frac{R_{\text{ос}\,i}}{R_{\text{косв}\,i}}$

где n — число участков привязки; R_ос i — по керну или прямому НК; R_косв i — по чужой градуировке.

Применение на объекте: скорректированная прочность участка:

$R = K_c \cdot R_{\text{косв}}$

Условия (Ж.2) — каждая пара🔗

$0\dcomma 7 \le \frac{R_{\text{ос}\,i}}{R_{\text{косв}\,i}} \le 1\dcomma 3$

Пара вне диапазона — не учитывают в расчёте K_c.

Условия (Ж.3) — отклонение от среднего🔗

$0\dcomma 85 \cdot K_c \le \frac{R_{\text{ос}\,i}}{R_{\text{косв}\,i}} \le 1\dcomma 15 \cdot K_c$

Пары, не удовлетворяющие (Ж.2) и (Ж.3), исключают; K_c пересчитывают по оставшимся.

Минимум участков — п. Ж.2🔗

n ≥ 3 после отбраковки. Меньше трёх — привязка недействительна.

Пример (керны + склерометр)🔗

Иллюстрация на 5 участках перекрытия B25. Чужая градуировка занижает прочность (~10 %):

Участок	R_ос (керн), МПа	R_косв (склерометр), МПа	R_ос/R_косв
1	33,0	30,0	1,10
2	35,2	32,0	1,10
3	38,5	35,0	1,10
4	41,8	38,0	1,10
5	45,1	41,0	1,10

K_c = (1,10 + 1,10 + 1,10 + 1,10 + 1,10) / 5 = 1,10

Все пары: 0,7 ≤ 1,10 ≤ 1,3 (Ж.2) ✓; отклонение от K_c — 0 % (Ж.3) ✓.

На остальных участках: R_косв = 29,0 МПа → R = 1,10 × 29,0 = 31,9 МПа.

Для приёмки далее — схема Г: Bф = 0,8 · Rm (п. 8.3.3), не формулы (13)–(15) схемы В.

Пример отбраковки🔗

Участок	R_ос	R_косв	R_ос/R_косв	Статус
1	33,0	30,0	1,10	✓
2	35,2	32,0	1,10	✓
3	22,0	35,0	0,63	✗ < 0,7 (Ж.2)
4	41,8	38,0	1,10	✓

Точка 3 — брак керна или ошибка привязки участка. K_c считают по трём оставшимся; если после отбраковки n < 3 — привязку переделывают.

Что проверить в протоколе — чек-лист ПТО🔗

Указано: «привязка градуировочной зависимости, приложение Ж, ГОСТ 22690»
Обоснование: чужая зависимость (6.1.9) — другой состав / завод / возраст
≥ 3 участка привязки с таблицей R_ос, R_косв, R_ос/R_косв
Источник R_ос: керны (акт отбора, ссылка на 28570) или отрыв с анкером
Отбракованные пары по (Ж.2), (Ж.3) — перечислены
Расчёт K_c по (Ж.1) с подстановкой
Формула применения: R = K_c · R_косв на контрольных участках
Оценка по схеме Г 18105 (п. 8.3.3), не схема В
Bф = 0,8 · Rm — не формула (13)
Нет формулировки «ориентировочная оценка» при подписании акта приёмки

Сводная таблица: вопрос → ответ🔗

Вопрос	Ответ	Пункт
Минимум участков?	n ≥ 3	Ж.2
Формула K_c?	K_c = (1/n)·Σ(R_ос/R_косв)	(Ж.1)
Допуск на пару?	0,7–1,3	(Ж.2)
Отклонение от K_c?	±15 %	(Ж.3)
R_ос по керну?	Да	Ж.1
Без привязки — приёмка?	Нет	6.1.10
Какая схема 18105?	Только Г	8.2 прим., 8.3.3

FAQ🔗

Можно ли привязать по двум кернам?🔗

Нет. П. Ж.2 — n ≥ 3. При n = 2 протокол привязки непригоден для оценки класса.

Обязательно ли сверлить керны, если есть отрыв с анкером?🔗

Нет. Ж.1 допускает R_ос по отрыву со скалыванием или кернам. Керны — когда анкер нежелатен (арматура, эстетика, повторное сверление) или ПТО требует разрушающий эталон.

Чем привязка отличается от построения градуировки?🔗

Градуировка (раздел 6, прил. Е) — 12+ пар, своя R = a·H + b, схема В возможна (8.3.1). Привязка (прил. Ж) — 3+ пары, один множитель K_c, только схема Г.

Лаборатория посчитала Bф по формуле (13) после привязки — что делать?🔗

Ошибка схемы. При привязке (8.3.3) — Bф = 0,8·Rm. См. разбор для ПТО.

Нужна ли привязка при стандартном отрыве с анкером без склерометра?🔗

Нет для прямого метода (п. 4.5): R по приложению В без K_c. Привязка — только для косвенных методов с чужой градуировкой.

Оговорка

Пример K_c = 1,10 — иллюстрация. Перед подписанием акта сверяйте протокол привязки с методикой ИЛ и схемой Г по ГОСТ 18105-2018. Статья не заменяет решение проектировщика.
