НК готовых изделий — п. 7.2.5 ГОСТ 18105
Завод ЖБИ выпустил партию из 80 плит ПК. Лаборант прошёл отрывом по четырём панелям — по одной точке на плиту, среднее записал в паспорт. ПТО отклонил протокол: по п. 7.2.5 нужно ≥ 12 изделий (10 % от 80), на каждом — ≥ 3 участка и ≥ 1 на 4 м², а для схемы В — ≥ 20 участков суммарно.
П. 7.2.5 ГОСТ 18105-2018 задаёт объём НК на готовых изделиях ( 22690, 17624 или керны 28570 ) — отдельно от кубов 7.2.2 и от монолита 8.2.5. Какой метод вообще допустим — кубы, НК и керны на заводе и монолите ( 7.2.1 vs 8.2.1 ).
Полный текст: ГОСТ 18105-2018. Связанные материалы: приёмка изделий, НК по 22690, схема В.
Для кого эта статья
Материал для лаборантов НК на заводе ЖБИ, ОТК, начальников ИЛ и инженеров ПТО. Запросы: «НК готовых изделий ГОСТ 18105», «п. 7.2.5 сколько плит», «10 процентов или 12 изделий», «участки на панели 4 м²», «20 точек схема В на заводе».
Кубы ≠ НК на изделии
П. 7.2.2 — кубы от смеси для схем А, Б, Г. П. 7.2.5 — контроль в готовом изделии для схем В и Г ( НК или 28570 ). Один протокол не заменяет другой.
Когда применяют п. 7.2.5🔗
П. 7.1.3: схема В — при контроле прочности в изделиях неразрушающими методами.
| Схема | Метод на изделии | Пункт |
|---|---|---|
| А, Б, Г | Кубы от смеси ( 7.2.2 ) | Rm по сериям проб |
| В, Г | НК или керны в изделии ( 7.2.5 ) | Ri по участкам ( 7.2.7 ) |
Схема Г на изделии по НК — тоже 7.2.5, но Kт из табл. А.3, не из Vm ( см. схема Г на РБУ ).
Сколько изделий — п. 7.2.5🔗

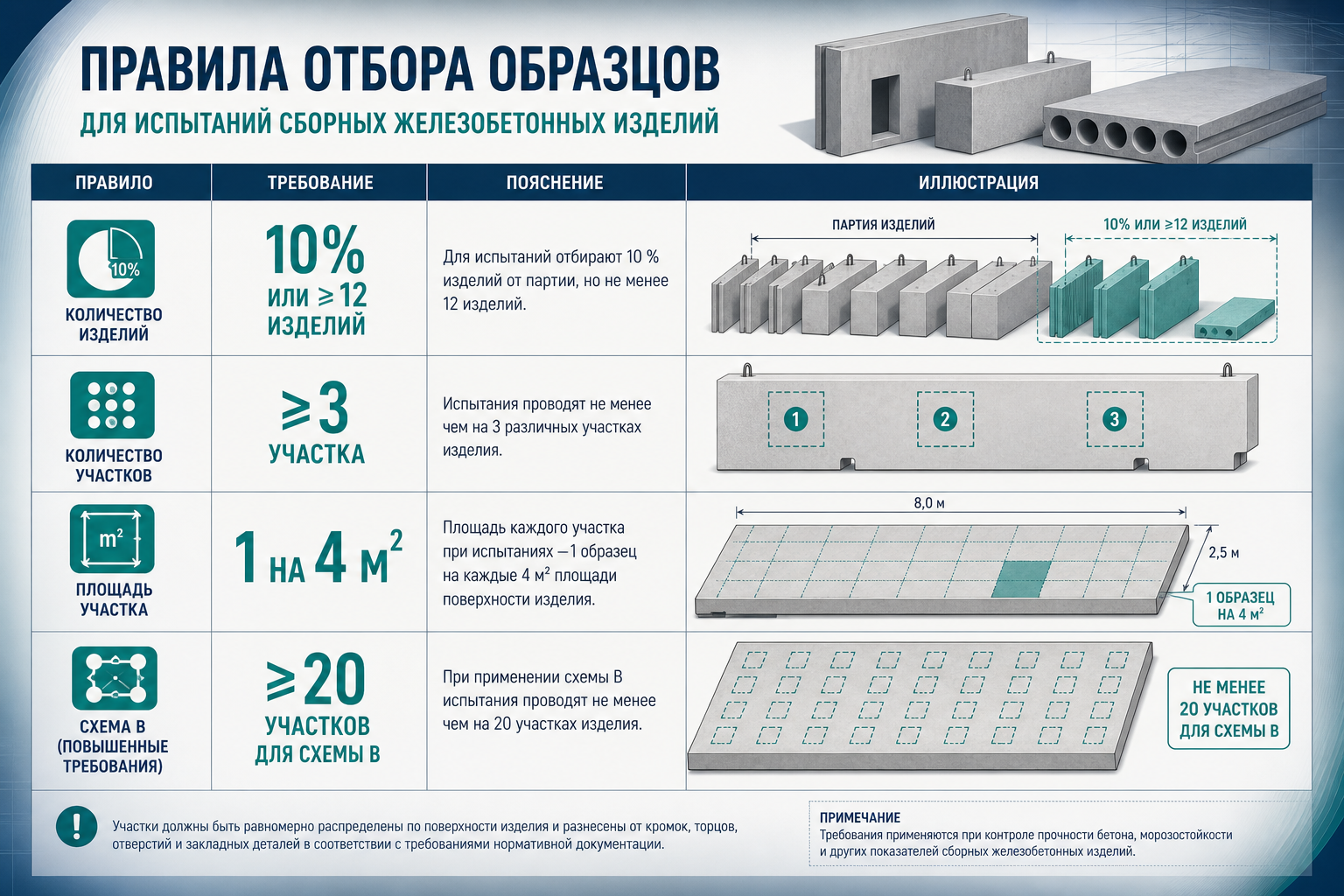

Правила отбора изделий и участков — п. 7.2.5
П. 7.2.5:
| Параметр | Норма |
|---|---|
| Число изделий каждого вида | ≥ 10 % партии или ≥ 12 шт. |
| Партия ≤ 12 изделий | Контроль каждого изделия |
| Участков на изделии | ≥ 3 и ≥ 1 на 4 м (линейные) или 4 м² (плоские) |
| Всего участков для схемы В | ≥ 20 |
Числовой пример (учебный)🔗
Партия: 80 плит 6×1,5 м ( 9 м² каждая ).
| Шаг | Расчёт |
|---|---|
| Изделий | max(10 %×80; 12) = 12 плит |
| Участков на плиту | max(3; ⌈9/4⌉) = 3 ( 9 м² < 12 → минимум 3 ) |
| Всего участков | 12 × 3 = 36 ≥ 20 — схема В по Vm возможна |
Партия 8 ригелей 12 м:
| Шаг | Расчёт |
|---|---|
| Изделий | 8 ≤ 12 → все 8 |
| Участков на ригель | max(3; ⌈12/4⌉) = 3 |
| Всего | 8 × 3 = 24 ≥ 20 |
Ri и Rm — п. 7.2.7🔗

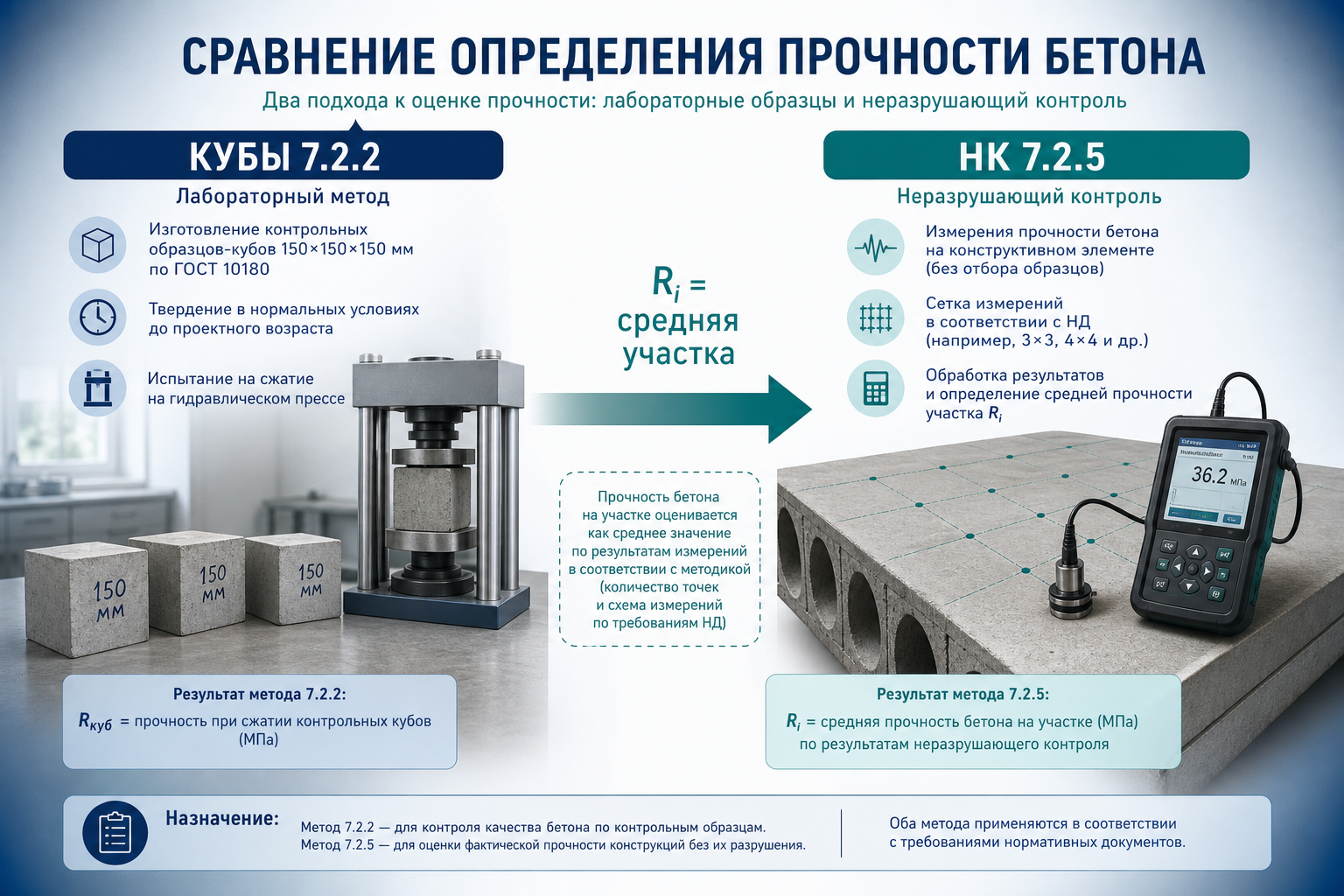

Кубы 7.2.2 vs НК 7.2.5
П. 7.2.7: единичное Ri при НК — средняя прочность контролируемого участка ( или зоны, изделия ).
Цепочка:
- На участке — несколько измерений по 22690 / 17624.
- Ri участка = средняя по методике НК.
- Rm партии = средняя всех Ri ( формула (1) ).
- Vm — по формуле (7) из Sm ( 7.3.2 ).
При кубах ( 7.2.2 ): Ri = средняя серии из пробы смеси — другой источник данных.
Sm и Vm на заводе — п. 7.3.2🔗
П. 7.3.2: для каждой партии и каждого вида прочности — Sm по 5.2, Vm по (7). При НК схемы В — Sm по 5.3. Подробное сравнение с 6.3.2 — статья п. 6.3.2 и п. 7.3.2.
При НК ( схема В ): Sm считают по формуле (5) ( п. 5.3 ) с учётом градуировки 22690/17624 — не только разброс Ri. См. Sm.
П. 7.3.4: допускается Vm(R28) = 0,85 · Vm(отпускной) в той же партии — только для заводских изделий. Подробнее — R28 после отпуска.
Приёмка — п. 7.5.2🔗
После расчёта Rm, Rmin по набору Ri:
Rm ≥ RT — (11)
Rmin ≥ B(Bt, Btb) — (12)
RT для схемы В — по 7.4 и табл. А.1 от Vm партии. См. требуемая RT.
Отпускная и передаточная могут приниматься по кубам ( 7.2.2 –7.2.4 ), а контроль в изделии по 7.2.5 — параллельный контур для схемы В.
Отличие от монолита — п. 8.2.5🔗
| Изделия (7.2.5) | Монолит (8.2.5) | |
|---|---|---|
| Единица | Изделие из партии | Конструкция / захватка |
| Минимум изделий | 10 % или 12 | — |
| Плоская | 1 участок / 4 м² | 1 / 20 м², ≥ 6 на конструкцию |
| 20 точек | Для Vm схемы В | Для группы / плоской конструкции |
П. 8.2.5 не подставляют вместо 7.2.5 на заводе ЖБИ.
Типичные ошибки🔗
| Ошибка | Почему неверно |
|---|---|
| 4 плиты вместо 12 из 80 | Нарушение 10 % / 12 шт. |
| 1 точка на плиту | Минимум 3 участка |
| 16 участков и «схема В» | Нужно ≥ 20 для Vm по В |
| Ri = одно измерение | Ri = средняя участка ( 7.2.7 ) |
| Кубы вместо НК при схеме В в изделии | 7.2.5 требует контроль в изделии |
| Универсальная градуировка без привязки | См. привязка НК для монолита; на заводе — своя зависимость по 22690 |
Чек-лист лаборанта НК на заводе🔗
- Подтвердить схему В ( 7.1.3 ) в программе контроля.
- Посчитать число изделий: 10 % или 12, или все при n ≤ 12.
- На каждом изделии — ≥ 3 участка, учесть 4 м / 4 м².
- Проверить суммарно ≥ 20 участков для схемы В.
- Градуировка по 22690 / 17624 на бетоне завода.
- Ri → Rm, Sm (5), Vm, RT ( 7.4 ).
- Сверить (11)–(12), записать в документ 13015 ( 7.5.4 ).
Цифровой инженер лаборатории LABGO🔗
Цифровой инженер лаборатории LABGO:
- считает 10 % и минимум 12 изделий по размеру партии;
- проверяет 3 участка и норму 4 м / 4 м²;
- контролирует порог 20 точек для схемы В;
- строит цепочку Ri → Rm → Vm → RT → (11)–(12);
- разделяет протокол кубов и протокол НК на изделии.
Заказать НК на заводе ЖБИ: labgo.ai/ru/labs/rfq — ГОСТ 18105, 22690.
Частые вопросы (FAQ)🔗
Можно ли для схемы В принять партию только по кубам?🔗
Нет для контроля «в изделиях» по схеме В. Кубы — схемы А/Б/Г ( 7.2.2 ). Схема В на изделии требует 7.2.5.
Партия 10 плит — сколько контролировать?🔗
Все 10 ( ≤ 12 ). На каждой — ≥ 3 участка. Итого 30 ≥ 20.
НК и керны 28570 — одни правила отбора?🔗
Да по 7.2.5 — одинаковый объём изделий и участков. Ri и Sm считают по-разному ( 5.2 vs 5.3 ).
Чем отличается от участков на монолите?🔗
7.2.5 — процент от партии изделий, норма 4 м². 8.2.5 — 20 м² на конструкцию, 6 на колонну. См. участки монолита.
Нужна ли отдельная градуировка на заводе?🔗
Да — по разделу 6 22690 / 17624 на бетоне и условиях изделий завода. «Заводская» универсальная кривая без документа — риск для ПТО.
Лаборатории в каталоге LABGO🔗
Лаборатории с НК прочности бетона и контролем ЖБИ по ГОСТ 18105
Ниже — лаборатории, у которых в каталоге цен LABGO есть услуги с привязкой к ГОСТ 18105-2018. Полный текст стандарта — на странице ГОСТа.
8 лабораторий в каталоге.
Связанные материалы🔗
- Приёмка бетонных и железобетонных изделий — раздел 7, 7.5.1–7.5.4
- НК по ГОСТ 22690 — методы, градуировка
- Ультразвук по ГОСТ 17624 — косвенный НК
- Схема В на монолите — формулы Bф, аналог Vm ≥ 20
- Sm и Vm — формула (5) для НК
- п. 6.2.4 и п. 7.2.7 — Ri участка НК — средняя участка в формуле (1)
- R28 после отпуска — 7.2.6, кубы параллельно НК
- п. 6.3.1 и п. 7.3.1 — анализируемый период — ≥ 20 участков в контексте периода
- п. 7.2.5 и п. 8.2.6 — участки НК — завод vs монолит, разная логика 20
- Минимальное Ri — условие (12)
- ГОСТ 18105-2018 — полный текст
Статья подготовлена командой LABGO.AI. Факты сверены с п. 7.1.3, 7.2.5–7.2.7, 7.3.2–7.3.4, 7.4–7.5.2 ГОСТ 18105-2018 в базе LABGO.
