Ультразвуковой контроль прочности бетона по ГОСТ 17624-2021
Инженер ПТО получает протокол лаборатории: «прочность по ультразвуку — B25 подтверждена». Первая мысль — а градуировку строили по этому объекту? Сквозное или поверхностное прозвучивание? Можно ли по этому протоколу считать Rm по схеме А–Г?
ГОСТ 17624-2021 — отдельный стандарт ультразвукового косвенного метода. Он не заменяет ГОСТ 22690-2015 (механический НК), но связан с ним при построении градуировки и с ГОСТ 18105-2018 при оценке класса бетона.
Полный текст: ГОСТ 17624-2021 в базе LABGO. В метаданных: 15 формул, 3 таблицы, parsing_workflow: rebuild_passed.
Для кого эта статья
Материал для инженеров ПТО, технадзора и начальников лабораторий, которые принимают или проверяют результаты ультразвукового контроля на монолите. Это не замена стандарта — ориентир «что спросить у ИЛ и что проверить в акте».
Чем ультразвук отличается от склерометра и отрыва?🔗
Подробное сравнение УЗ vs склерометр для приёмки монолита — статья №30. Ниже — кратко в контексте протокола 17624.
П. 3.1 ГОСТ 17624-2021: ультразвуковой метод — неразрушающий косвенный метод. Прочность определяют по связи с скоростью или временем распространения ультразвука в бетоне (п. 3.2).
П. 5.6 прямо запрещает «читать прочность с дисплея» без градуировки: прибор, градуированный сразу в МПа, не допускается для непосредственного определения прочности. Показания — косвенный показатель; нужна градуировочная зависимость «скорость V → прочность R» (п. 3.3, раздел 6).
Для ПТО это ключевой вопрос при приёмке: в протоколе должны быть данные градуировки (или привязки — приложение В), а не только строка «прибор показал 25 МПа».
Два способа прозвучивания — какой применяли на вашем объекте?🔗
П. 4.2 и приложение А задают два способа:
| Способ | Как устроено | Где применяют |
|---|---|---|
| Сквозное прозвучивание | Преобразователи с противоположных сторон; скорость V = l / t · 10³ (формула А.1) | Когда есть доступ к двум граням элемента |
| Поверхностное прозвучивание | Оба преобразователя на одной стороне; база l между центрами зон контакта | Монолит, плиты, стены — как правило (п. 4.2, п. 7.3) |

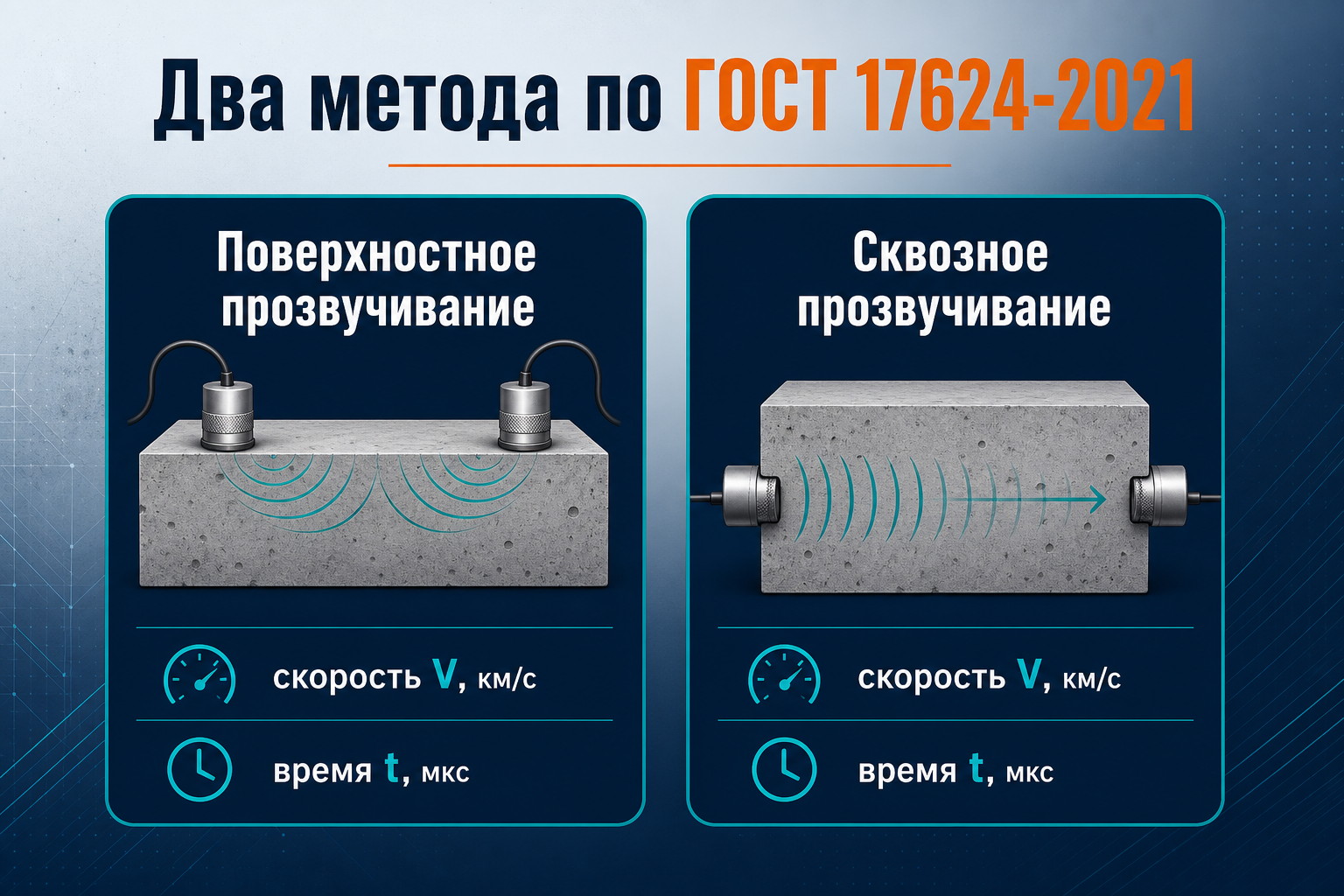

Два способа прозвучивания бетона по ГОСТ 17624-2021
П. 5.4: при поверхностном прозвучивании база прибора не менее 120 мм и постоянна при градуировке и контроле.
П. 7.4: на объекте должны быть тот же прибор и та же база, что при построении градуировки.
П. 7.6: при сквозном — измерение перпендикулярно рабочей арматуре; при поверхностном — схема рисунка 1 (линия прозвучивания между стержнями, угол ~45° к арматуре).
Как строят градуировку — и почему ПТО должен это видеть в протоколе🔗
П. 4.3: прочность в конструкции — только по экспериментальной градуировочной зависимости при соблюдении п. 4.4–4.7.
Типовые варианты (п. 6.1.2, п. 6.1.3):
- На объекте: параллельные замеры ультразвук + отрыв со скалыванием по ГОСТ 22690 — не менее 12 единичных значений (п. 6.2.2);
- Керны из тех же участков — ГОСТ 28570;
- Контрольные кубы — ГОСТ 10180 (не менее 15 серий или 30 отдельных кубов, п. 6.3.2).
Зависимость — линейная (п. 6.1.6):
Качество градуировки (п. 6.1.5): не допускается использование при S > 15 % и r < 0,7.
П. 6.1.8: корректировку в промежуточном и проектном возрасте проводят не реже одного раза в месяц (не менее 3 дополнительных участков).

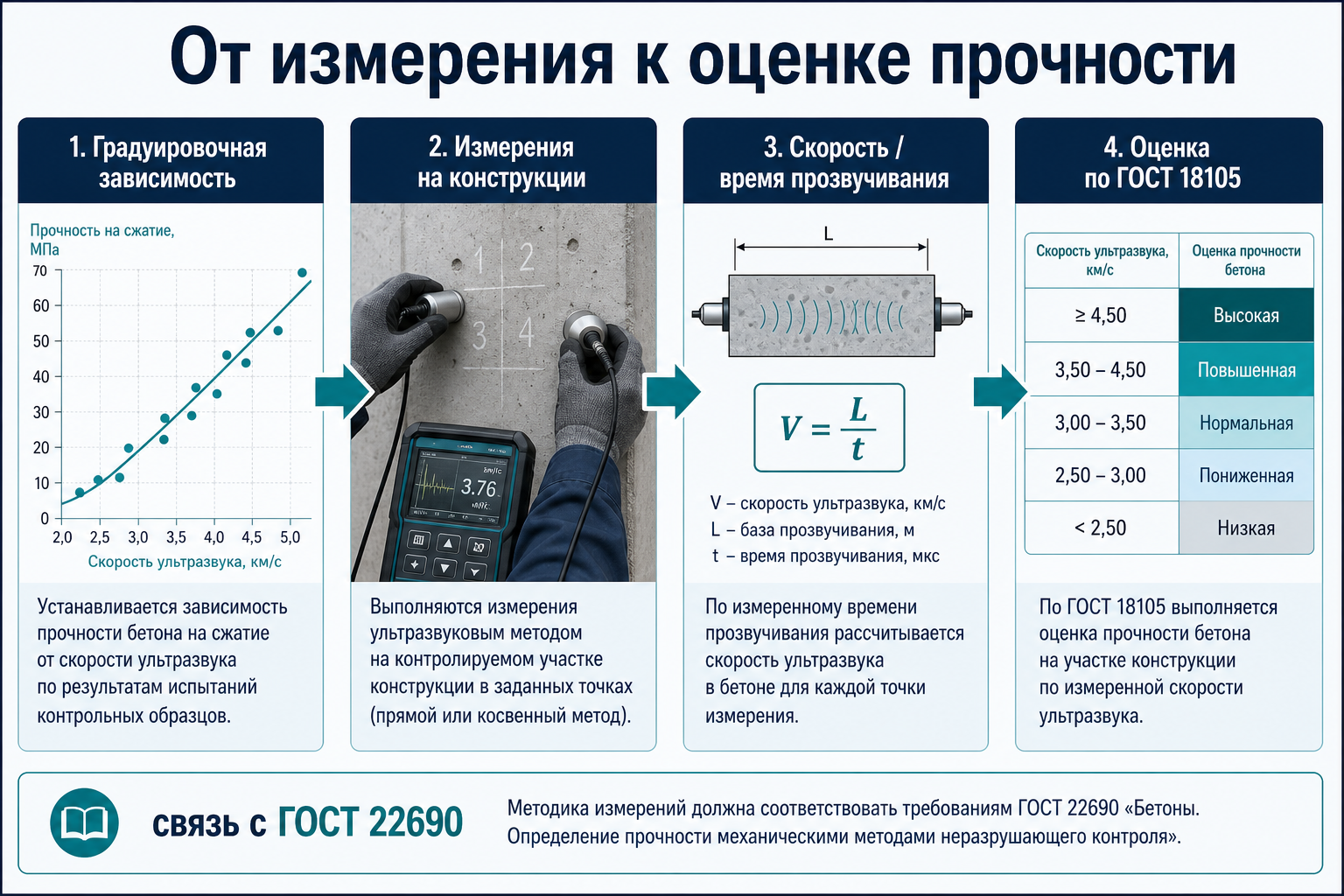

От градуировки к оценке прочности по ГОСТ 18105
Привязка ≠ полная градуировка
П. 6.1.9 допускает привязку чужой зависимости (приложение В). Но п. 7.8: при привязке статистическая оценка по ГОСТ 18105 не допускается — класс бетона оценивают только по схеме Г (таблица А.3 ГОСТ 18105-2018). ПТО должен это видеть в заключении.
Сколько измерений на участке и когда серию бракуют?🔗
П. 7.7 — минимум на каждом участке:
- поверхностное прозвучивание — не менее 2 измерений;
- сквозное — не менее 1 измерения.
Отклонение отдельных результатов от среднего при поверхностном — не более 2 % (п. 6.3.6, ссылка из п. 7.7).
Прочность на участке — по средней скорости V и градуировке, если V попадает в диапазон [V_min; V_max], полученный при построении зависимости (п. 7.7). Экстраполяция за пределы градуировки запрещена.
П. 4.9: испытания только на участках без видимых повреждений (трещины, каверны, отслоение защитного слоя).
П. 4.5–4.6: возраст бетона при контроле должен быть в пределах 0,75 t_rp ≤ t_i ≤ 1,25 t_rp (формула (1)), кроме случая возраста 2 месяца и более (п. 4.6).
Куда подставлять результаты для приёмки монолита?🔗
П. 7.1: число и расположение участков — по ГОСТ 18105 или проекту (захватки, тип конструкции, армирование).
П. 7.8 и п. 8.2: при собственной градуировке (раздел 6) — статистическая оценка класса по ГОСТ 18105 (схемы А–Г, Rm, Sm, Vm — см. практический разбор).
П. 8.1: протокол должен содержать: данные о конструкции, источник градуировки, размещение участков, прочность каждого участка, среднюю по захватке, фактический класс.
Что проверить в протоколе — чеклист для ПТО🔗
| Пункт проверки | Нормативная опора |
|---|---|
| Указан способ прозвучивания (поверхностный / сквозной) | П. 4.2, п. 7.2–7.3 |
| База прибора ≥ 120 мм (поверхностный) | П. 5.4 |
| Есть градуировка или привязка с параметрами a, b, V_min, V_max, r | Раздел 6, приложение Б |
| При привязке — оценка по схеме Г, не по схемам А–В | П. 7.8 |
| ≥ 2 измерения на участке (поверхностный) | П. 7.7 |
| V в диапазоне градуировки | П. 7.7 |
| Участки без трещин и каверн | П. 4.9 |
| Возраст бетона согласован с градуировкой | П. 4.5–4.6 |
Как ИИ-агент LABGO помогает инженеру ПТО🔗
Агент не подменяет подпись лаборатории и решение о приёмке. Он помогает быстро проверить маршрут по ГОСТ:
- напомнить, какой способ прозвучивания должен быть указан для монолита;
- проверить, допустима ли схема А–Г или только схема Г (собственная vs привязанная градуировка);
- связать единичные R на участках с оценкой по ГОСТ 18105;
- подсказать, когда для градуировки нужен параллельный отрыв со скалыванием по ГОСТ 22690.
Для инженера ПТО: зарегистрируйтесь на labgo.ai и попробуйте сценарий проверки протокола УЗК — агент покажет цепочку «градуировка → измерения → оценка по 18105» с отсылками к пунктам стандарта.
