Скорость нагружения пресса по ГОСТ 10180-2012: 0,6 ± 0,2 МПа/с и время 30 с

Q: Какая скорость нагружения пресса для кубов по ГОСТ 10180?

(0,6±0,2) МПа/с — скорость нарастания напряжения при сжатии (п. 7.2.3). Диапазон: от 0,4 до 0,8 МПа/с. Дополнительно время до разрушения — не менее 30 с (п. 7.1.4).

Q: Почему результат зависит от скорости пресса?

Бетон — вязкоупругий материал. При быстром нагружении сопротивление выше, при медленном — ниже. Стандарт фиксирует единый режим, чтобы результаты разных лабораторий были сопоставимы. Отклонение даёт смещение R и часто неудовлетворительное разрушение.

Q: Как перевести МПа/с в кН/с для настройки пресса?

dF/dt (Н/с) = v (МПа/с) × A (мм²). Для куба 150×150 мм при v = 0,6 МПа/с: 13,5 кН/с. Конкретное значение зависит от паспорта пресса — сверяйте с инструкцией и калибровкой.

Q: Что делать, если при R₂ время нагружения меньше 30 секунд?

Снизить скорость до 0,4 МПа/с или ниже (чтобы $t = R/v \geq 30$ с). Оба условия — п. 7.2.3 и п. 7.1.4 — обязательны одновременно.

Q: Когда результат испытания не учитывают?

При неудовлетворительном разрушении (п. 7.2.4, приложение Е), дефектах структуры (п. 7.1.6), а также при несоответствии геометрии (п. 6.2). Запись в журнале обязательна.

Скорость нагружения пресса при испытании кубов по ГОСТ 10180-2012

При испытании кубов на сжатие по ГОСТ 10180-2012 напряжение нарастает со скоростью (0,6±0,2) МПа/с — то есть от 0,4 до 0,8 МПа/с (п. 7.2.3), а время нагружения до разрушения — не менее 30 с (п. 7.1.4). Слишком быстрый пресс завышает прочность и даёт неудовлетворительное разрушение — результат серии не учитывают.

Полный текст: ГОСТ 10180-2012 в базе LABGO.

Для кого эта статья

Материал для лаборантов, операторов пресса и начальников ИЛ, которые настраивают режим нагружения и проверяют журнал испытаний. Не замена стандарта — практический алгоритм по п. 7.1–7.2.

Где болит в лаборатории🔗

Типичные ситуации:

оператор жмёт «быстрый ход» до разрушения за 10–15 с — нарушены п. 7.1.4 и п. 7.2.3;
пресс без регулировки скорости: на кубе B40 нагружение 45 с, на раннем R₂ — 18 с из одной «привычной» настройки;
разрушение только верхней грани или по диагонали — п. 7.2.4, результат бракуется, а серия из двух кубов обнуляется (п. 8.4);
в журнале нет времени нагружения — при проверке аккредитации режим доказать нельзя.

Смежные темы: изготовление кубов, коэффициент α, 8 ошибок при испытании.

Что требует ГОСТ 10180-2012🔗

Два связанных требования🔗

Требование	Пункт	Значение
Скорость нарастания напряжения при сжатии кубов	п. 7.2.3	(0,6±0,2) МПа/с → диапазон 0,4–0,8 МПа/с
Минимальное время нагружения до разрушения	п. 7.1.4	≥ 30 с, нагрузка непрерывная
Выбор шкалы силоизмерителя	п. 7.1.3	ожидаемая нагрузка 20–80 % максимума шкалы
Все образцы серии	п. 7.1.1	в расчётном возрасте за 1 ч

П. 3 (сущность метода): прочность определяют при статическом нагружении с постоянной скоростью нарастания нагрузки.

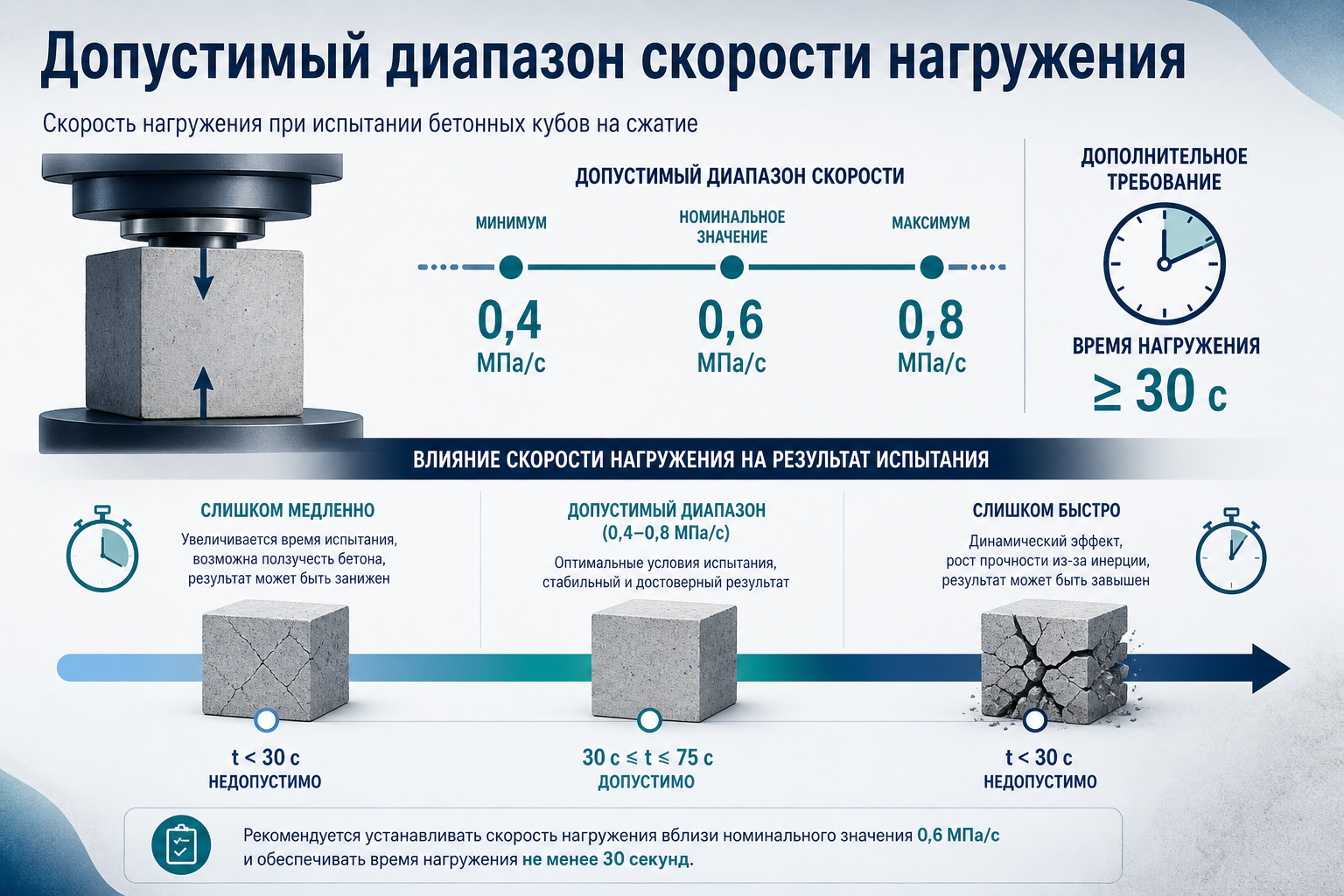

Допустимый диапазон скорости нагружения кубов на сжатие

Скорости для других видов испытаний (не путать)🔗

Вид испытания	Скорость нарастания напряжения	Пункт
Сжатие кубов и цилиндров	(0,6±0,2) МПа/с	п. 7.2.3
Растяжение при изгибе	(0,05±0,01) МПа/с	п. 7.3.1
Растяжение при раскалывании	(0,05±0,01) МПа/с	п. 7.4.2
Осевое растяжение	(0,05±0,01) МПа/с	п. 7.5.1

На сжатие кубов режим в 12 раз быстрее, чем на изгиб. Переключение «с балочки на куб» без смены настройки пресса — частая ошибка.

Как рассчитать скорость пресса🔗

Из напряжения в скорость нарастания силы🔗

Для куба с площадью сечения A (мм²) и скоростью напряжения v (МПа/с):

$\frac{dF}{dt} = v \cdot A$

где dF/dt — скорость нарастания нагрузки, Н/с (при v в МПа/с и A в мм²).

Пример: куб 150×150 мм, ожидаемая прочность 30 МПа🔗

A = 150 × 150 = 22 500 мм².

При v = 0,6 МПа/с:

$\frac{dF}{dt} = 0\dcomma 6 \times 22\,500 = 13\,500\ \text{Н/с} = 13\dcomma 5\ \text{кН/с}$

Время нагружения до разрушения:

$t = \frac{R}{v} = \frac{30}{0\dcomma 6} = 50\ \text{с}$

Условие ≥ 30 с выполнено.

Пример: ранний возраст R₂ ≈ 12 МПа🔗

При v = 0,8 МПа/с (верхняя граница):

$t = \frac{12}{0\dcomma 8} = 15\ \text{с}$

15 с < 30 с — нарушен п. 7.1.4, даже если скорость в пределах п. 7.2.3.

Максимально допустимая скорость для R = 12 МПа с учётом 30 с:

$v_{\max} = \frac{R}{30} = \frac{12}{30} = 0\dcomma 4\ \text{МПа/с}$

Вывод: для слабого бетона в раннем возрасте пресс настраивают на нижнюю границу диапазона — 0,4 МПа/с.

Таблица ориентиров для куба 150×150 мм🔗

Ожидаемая R, МПа	v = 0,4 МПа/с → t, с	v = 0,6 МПа/с → t, с	v = 0,8 МПа/с → t, с
10	25 ⚠️	17 ⚠️	12 ⚠️
15	37 ✓	25 ⚠️	19 ⚠️
20	50 ✓	33 ✓	25 ⚠️
30	75 ✓	50 ✓	37 ✓
40	100 ✓	67 ✓	50 ✓

⚠️ — время < 30 с: снизить v или дождаться большего набора прочности.

Скорость нарастания силы на прессе при v = 0,6 МПа/с:

Ребро куба, мм	A, мм²	dF/dt, кН/с
100	10 000	6,0
150	22 500	13,5
200	40 000	24,0

Правильная последовательность испытания🔗

П. 6.1: выдержка образца в зале испытаний (20±5) °C, влажность ≥ 55 % (4 ч после воздушно-влажного твердения).
П. 7.1.2: очистить опорные плиты от осколков предыдущего образца.
П. 7.1.3: выбрать шкалу — ожидаемая нагрузка в интервале 20–80 %.
П. 6.3, п. 7.2.1: установить куб: сила параллельно слоям укладки, центрирование по рискам или приспособлению (приложение Д).
Совместить верхнюю плиту с гранью образца (п. 7.2.3).
Нагружать непрерывно до разрушения: v = (0,6±0,2) МПа/с, t ≥ 30 с.
П. 7.1.5: разрушающая нагрузка — максимум на диаграмме.
П. 7.1.6, п. 7.2.4: осмотр разрушения и структуры; при неудовлетворительной схеме (приложение Е) — результат не учитывают.

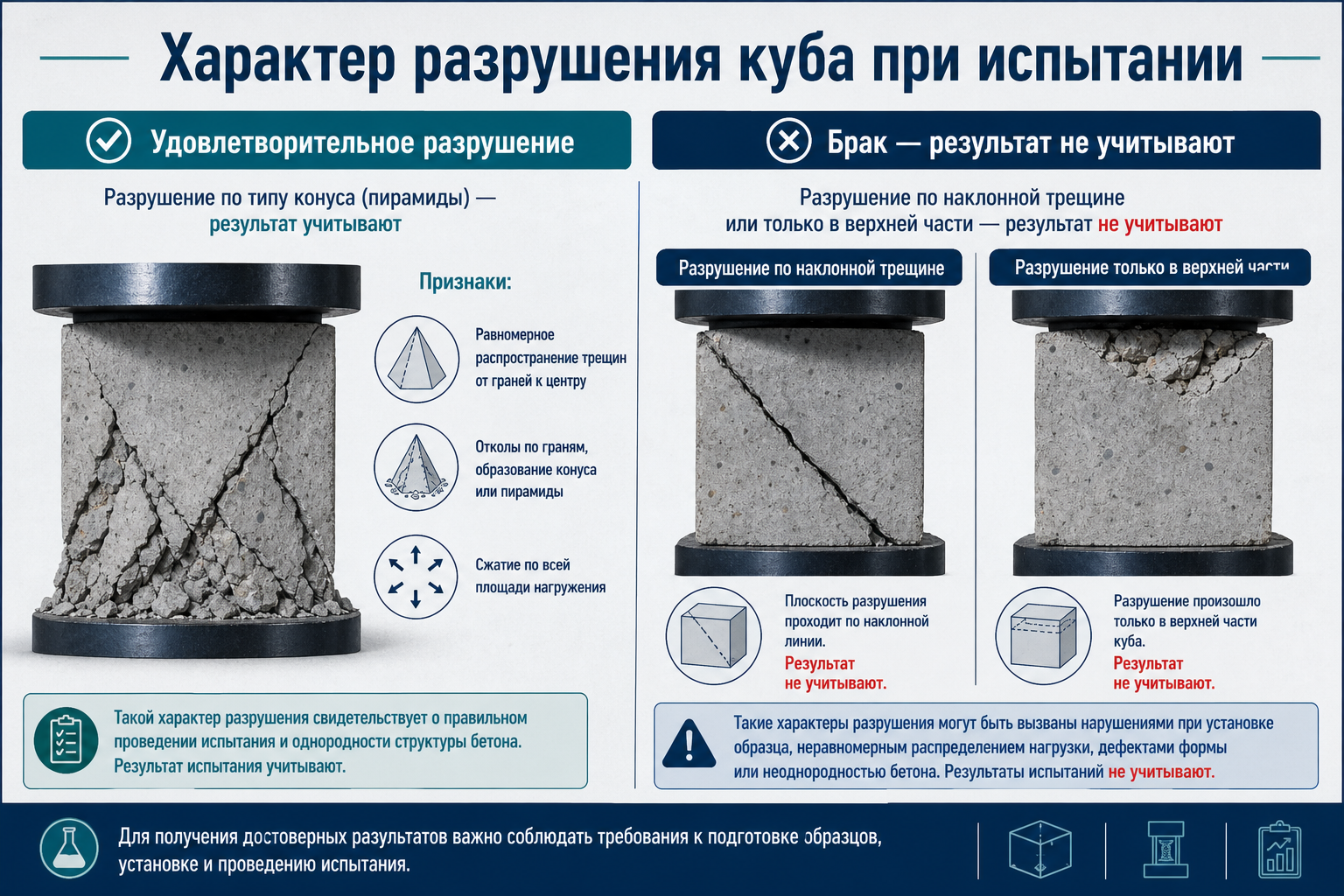

Характер разрушения куба: удовлетворительный и брак

Брак по приложению Е (п. 7.2.4)🔗

Не учитывают, если разрушение:

только в верхней части куба — неравномерное нагружение (часто из-за скорости или неплоских граней);
диагональные трещины — эксцентриситет, перекос;
с выкрашиванием крупного заполнителя — дефект структуры (п. 7.1.6).

Удовлетворительное разрушение — конусообразное или пирамидальное по граням (рисунок Е.1).

Сводная таблица: вопрос → пункт ГОСТ🔗

Вопрос	Ответ	Пункт
Какая скорость на сжатие куба?	(0,6±0,2) МПа/с	п. 7.2.3
Минимальное время нагружения?	≥ 30 с	п. 7.1.4
Можно ли прерывать нагрузку?	Нет, непрерывно	п. 7.1.4
Какая шкала пресса?	20–80 % ожидаемой нагрузки	п. 7.1.3
Когда браковать результат?	Неудовлетворительное разрушение	п. 7.2.4, прил. Е
Скорость на изгиб?	(0,05±0,01) МПа/с — другой режим	п. 7.3.1

❗ Риск: последствия неверной скорости🔗

Нарушение	Последствие
Нагружение < 30 с	Формальный брак испытания; протокол не выдерживает аудит
v > 0,8 МПа/с	Завышение R на 3–8 % (зависит от марки бетона)
v < 0,4 МПа/с без записи	Занижение R; спор с заказчиком при пограничном классе
Быстрый ход + диагональное разрушение	Отбраковка образца; при серии из 2 кубов — потеря всей серии
Один режим для R₂ и R₂₈	Систематическая ошибка по ранним возрастам

На границе класса B25/B30 смещение на 2 МПа из-за скорости — достаточно для предписания и повторной серии.

Чек-лист лаборанта перед нагружением🔗

Зал испытаний: (20±5) °C, влажность ≥ 55 % (п. 6.1)
Образец выдержан 4 ч (или 24 ч после твердения в воде)
Шкала пресса: ожидаемая нагрузка в 20–80 % (п. 7.1.3)
Опорные плиты очищены (п. 7.1.2)
Куб установлен: сила ∥ слоям укладки (п. 6.3)
Рассчитана ожидаемая R и время $t = R/v$ при v = 0,4–0,8 МПа/с
Подтверждено: t ≥ 30 с (п. 7.1.4)
Настроена скорость пресса dF/dt = v·A
В журнале: время нагружения, характер разрушения, шкала пресса
При браке по приложению Е — пересчёт серии по п. 8.4

FAQ🔗

Какая скорость нагружения пресса для кубов по ГОСТ 10180?🔗

(0,6±0,2) МПа/с — скорость нарастания напряжения при сжатии (п. 7.2.3). Диапазон: от 0,4 до 0,8 МПа/с. Дополнительно время до разрушения — не менее 30 с (п. 7.1.4).

Почему результат зависит от скорости пресса?🔗

Бетон — вязкоупругий материал. При быстром нагружении сопротивление выше, при медленном — ниже. Стандарт фиксирует единый режим, чтобы результаты разных лабораторий были сопоставимы. Отклонение даёт смещение R и часто неудовлетворительное разрушение.

Как перевести МПа/с в кН/с для настройки пресса?🔗

dF/dt (Н/с) = v (МПа/с) × A (мм²). Для куба 150×150 мм при v = 0,6 МПа/с: 13,5 кН/с. Конкретное значение зависит от паспорта пресса — сверяйте с инструкцией и калибровкой.

Что делать, если при R₂ время нагружения меньше 30 секунд?🔗

Снизить скорость до 0,4 МПа/с или ниже (чтобы $t = R/v \geq 30$ с). Оба условия — п. 7.2.3 и п. 7.1.4 — обязательны одновременно.

Когда результат испытания не учитывают?🔗

При неудовлетворительном разрушении (п. 7.2.4, приложение Е), дефектах структуры (п. 7.1.6), а также при несоответствии геометрии (п. 6.2). Запись в журнале обязательна.

Оговорка

Конкретные значения скорости хода пресса (мм/мин) зависят от модели оборудования и программы управления. Статья даёт нормативную логику по МПа/с; настройку сверяйте с аттестатом испытательной машины и записью в журнале.

Лаборатории с испытаниями прочности бетона на контрольных образцах

Ниже — лаборатории, у которых в каталоге цен LABGO есть услуги с привязкой к ГОСТ 10180-2012. Полный текст стандарта — на странице ГОСТа.

21 лаборатория в каталоге.

И ещё 1 — смотрите каталог.

Связанные материалы🔗

Поверка пресса и опорные плиты
поверка, шарнир, центрирование
Изготовление контрольных кубов по ГОСТ 10180-2012
до установки в пресс
Масштабный коэффициент α
расчёт R после разрушения
Испытание кубов: 8 типичных ошибок
ошибки 6 и 8: разрушение и условия испытания
Скорость набора прочности R₂/R₂₈
почему R₂ требует другой настройки пресса
Статистический контроль прочности
что делать с Ri после брака образца
ГОСТ 10180-2012 — полный текст

Статья подготовлена командой LABGO.AI. Факты сверены с полным текстом ГОСТ 10180-2012 в базе LABGO.

Контакты
