п. 6.1.2 и п. 7.1.3 — схемы контроля
Технолог РБУ оформил паспорт по «схеме В» — как на монолите. ПТО отклонил: п. 6.1.2 для бетонной смеси допускает только схемы А, Б и Г. Схема В на заводе смеси стандартом не предусмотрена.
ГОСТ 18105-2018 разделяет правила по разделам: 6 — смесь, 7 — изделия, 8 — монолит. Набор схем и метод контроля зависят от объекта.
Полный текст: ГОСТ 18105-2018. Связанные материалы: схема А, схема Б, схема Г на РБУ, НК готовых изделий.
Для кого эта статья
Материал для технологов РБУ и завода ЖБИ, лаборантов, начальников ИЛ и инженеров ПТО. Запросы: «п. 6.1.2 ГОСТ 18105», «схемы контроля РБУ», «п. 7.1.3 изделия», «можно ли схему В на заводе смеси», «чем отличается схема на ЖБИ».
Схема В на РБУ — ошибка
П. 6.1.2 перечисляет только А, Б, Г. Контроль смеси — по кубам в нормальных условиях ( 6.2.3 ). Схема В для завода смеси не назначается — она есть в п. 7.1.3 ( НК в изделиях ) и п. 8.1.5 ( монолит ).
Что говорит стандарт — п. 6.1.2 и 7.1.3🔗
П. 6.1.2 ( раздел 6, смесь ):
Контроль прочности бетона при проверке качества бетонных смесей проводят по схемам А, Б, Г:
- массовое производство → схема А;
- нет возможности накопить данные для А → схема Б;
- начальный период → схема Г.
П. 7.1.3 ( раздел 7, изделия ) — те же А, Б, Г плюс отдельный пункт:
при контроле прочности бетона в изделиях → схема В.
П. 4.5 задаёт число Ri для каждой схемы:
| Схема | Минимум Ri для однородности |
|---|---|
| А | ≥ 30 предыдущих партий в периоде |
| Б | ≥ 15, включая текущую и предыдущие |
| В | Текущая партия / группа ( ≥ 20 участков для изделий ) |
| Г | Без полной статистики, фиксированный Kт ( табл. А.3 ) |

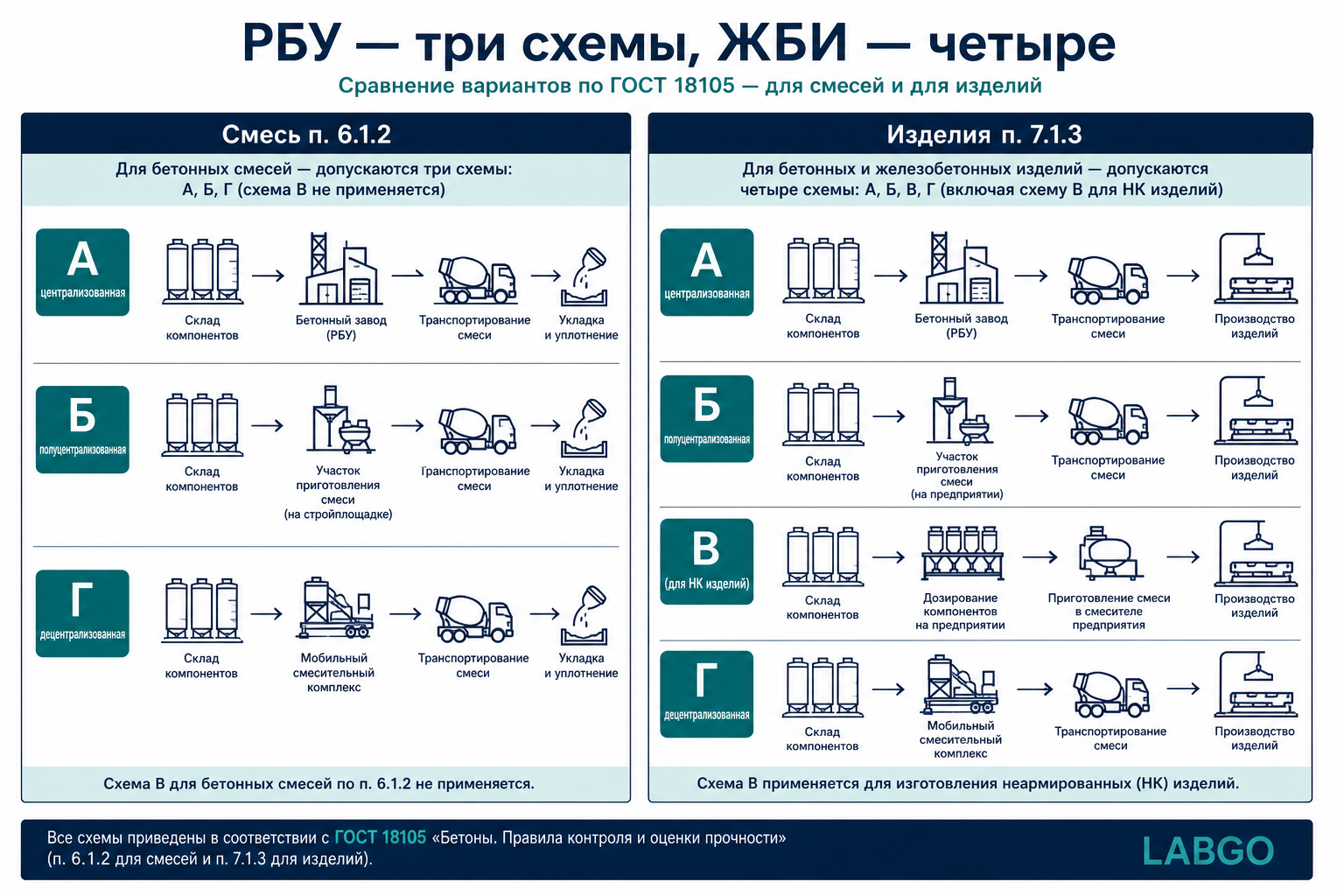

РБУ vs ЖБИ — сравнение схем🔗
РБУ — три схемы, ЖБИ — четыре
| Параметр | Смесь п. 6.1.2 | Изделия п. 7.1.3 |
|---|---|---|
| Схемы | А, Б, Г | А, Б, В, Г |
| Схема В | Не предусмотрена | НК или керн в готовых изделиях ( 7.2.5 ) |
| Метод по умолчанию | Кубы, нормальные условия 6.2.3 | Кубы + опция НК в изделии |
| Kт для RT | Табл. А.1 ( А / В ) или (10) ( Б ) или А.3 ( Г ) | То же по 7.4 |
| Приёмка | (11)–(12), п. 6.5.2 | (11)–(12), п. 7.5.2 |
Монолит ( раздел 8 ) — отдельная ветка: базовая схема В ( 8.1.5 ), Г — исключения. См. схему В на монолите.

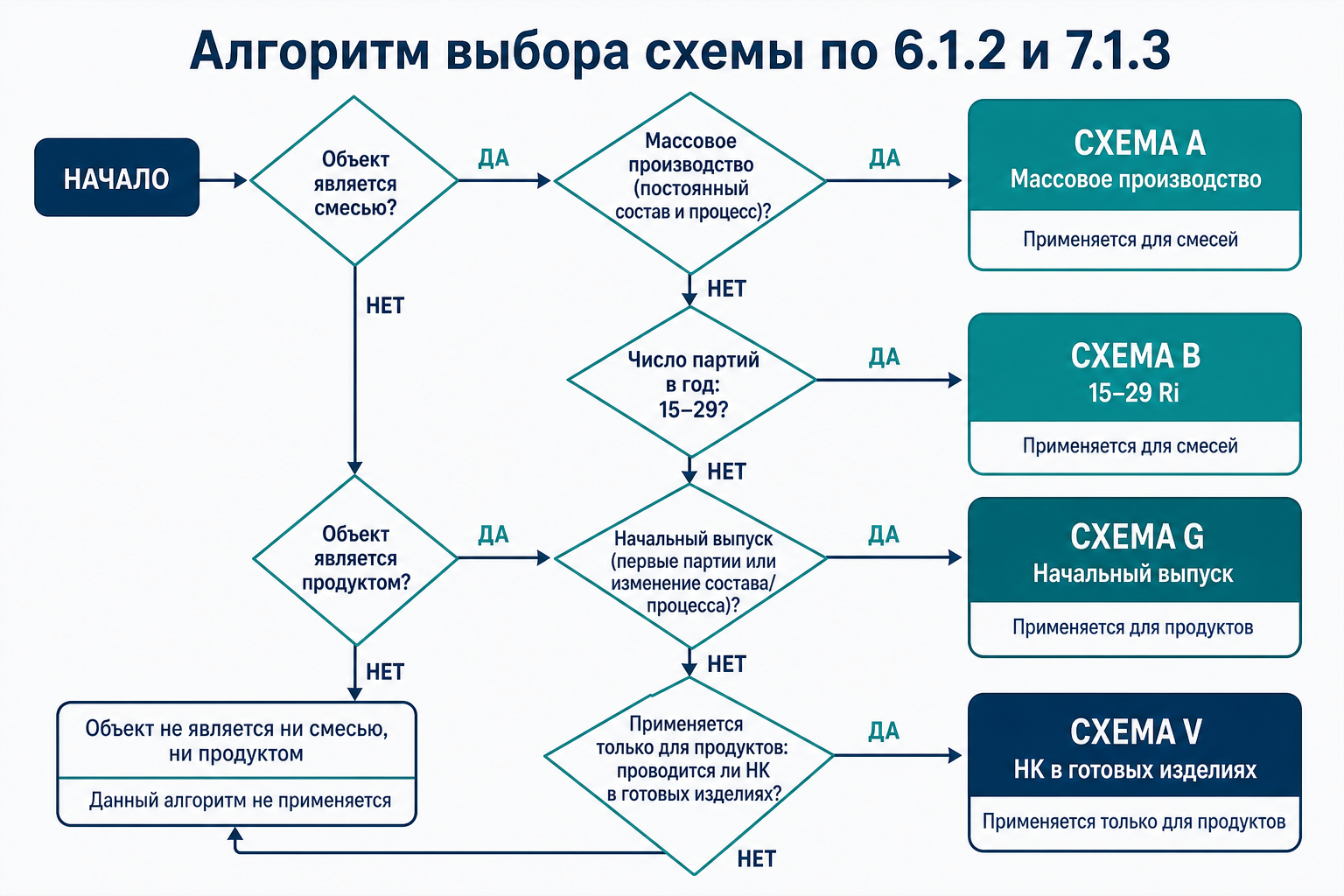

Алгоритм выбора схемы🔗
Алгоритм выбора схемы по 6.1.2 и 7.1.3
| Шаг | Условие | Схема |
|---|---|---|
| 1 | Объект — партия смеси РБУ? | Только 6.1.2 ( без В ) |
| 2 | ≥ 30 Ri за период ( 1 нед. — 3 мес. )? | А |
| 3 | 15–29 Ri в окне? | Б |
| 4 | Старт / единичные партии / < 15 Ri? | Г |
| 5 | Объект — изделия ЖБИ и контроль в готовом изделии НК / 28570? | В ( 7.1.3 ) |
| 6 | Vm > Vг при Г или V̄m в недопустимой области? | П. 4.8 — больше данных или разделение |
Подробнее о переходах Г→Б→А — статья по переходу схем.
Схема В на ЖБИ — когда и как🔗
П. 7.1.3 добавляет В только для контроля в готовых изделиях ( не отдельных кубов от смеси ):
П. 7.2.5: ≥ 10 % или ≥ 12 изделий партии, ≥ 3 участка на изделии, ≥ 20 участков всего для Vm.
| Контур | Что считают | Схема |
|---|---|---|
| Отпускная по кубам | Rm, RT, (11)–(12) | А, Б или Г |
| Параллельный НК в изделии | Ri участков, Vm, формулы Bф не для монолита | В |
Полный разбор 7.2.5 — НК готовых изделий.
Числовой пример — одна буква, разный смысл🔗
Завод с РБУ и цехом ЖБИ B25:
| Площадка | Заявленная схема | Вердикт ПТО |
|---|---|---|
| РБУ, кубы R28 | «Схема В» | Ошибка — только А / Б / Г по 6.1.2 |
| ЖБИ, кубы отпускной | Схема Г ( старт ) | OK — Kт из табл. А.3 |
| ЖБИ, НК в плитах | Схема В | OK — 7.1.3, ≥ 20 участков |
| Монолит на объекте | Схема В НК | OK — раздел 8, не 6 / 7 |
Типичные ошибки🔗
| Ошибка | Последствие | Корректно |
|---|---|---|
| Схема В в паспорте 7473 РБУ | Оспоренный протокол | 6.1.2 — А / Б / Г |
| Kт от Vm партии при схеме Г | Заниженный или завышенный RT | Табл. А.3 при Г |
| НК в изделии без 20 участков | Нельзя считать Vm по В | 7.2.5, добор измерений |
| Перенос схемы монолита на смесь | Путаница Bф и RT | Разделы 6 и 8 разные |
| Схема А при 12 Ri в месяце | Нет основания для V̄m | Б или Г по 4.5 |
Чек-лист технолога перед выпуском паспорта🔗
- Объект контроля — смесь ( 6 ) или изделие ( 7 )?
- Для смеси — схема только А, Б или Г?
- Число Ri в периоде соответствует 4.5?
- Kт и RT согласованы со схемой ( 6.4.1 / 7.4 )?
- При НК в изделиях — отдельная ветка В по 7.2.5?
- Схема записана в журнале и паспорте 7473 / 13015?
FAQ🔗
Можно ли на РБУ применять схему В по аналогии с монолитом?🔗
Нет. П. 6.1.2 не включает В. Контроль смеси — кубы по 6.2.1–6.2.4.
Чем 7.1.3 отличается от 6.1.2?🔗
Добавлена схема В для контроля прочности в готовых изделиях ( НК или разрушающий метод в изделии ).
Одна схема Г на РБУ и на монолите — это одно и то же?🔗
Нет по результату. На РБУ Г → RT и (11)–(12). На монолите Г → Bф = 0,8·Rm (16). См. схему Г РБУ и схему Г монолита.
Когда переходить с Г на Б и А?🔗
При накоплении Ri: ≥ 15 → Б, ≥ 30 → А ( п. 4.5 ). Подробнее — переход схем.
Связанные материалы🔗
- Схема А — V̄m, ≥ 30 Ri
- Схема Б — Vc, формула (10)
- Схема Г на РБУ — табл. А.3, начальный период
- НК готовых изделий — схема В, 7.2.5
- Схема В на монолите — раздел 8, не 6
- Переход Г→Б→А — накопление Ri
- п. 6.1.1 и п. 7.1.2 — партия — границы учёта до выбора схемы
- Обзор схем А–Г — введение
- ГОСТ 18105-2018 — полный текст
Лаборатории в каталоге LABGO по этому ГОСТу
Ниже — лаборатории, у которых в каталоге цен LABGO есть услуги с привязкой к ГОСТ 18105-2018.
8 лабораторий в каталоге.
Цифровой инженер лаборатории LABGO проверяет соответствие выбранной схемы п. 6.1.2 или 7.1.3, не допускает схему В в паспорте смеси РБУ и сверяет число Ri с п. 4.5 перед расчётом RT.
Статья подготовлена командой LABGO.AI. Факты сверены с п. 4.5–4.8, 6.1.2, 7.1.3, 7.2.5, 8.1.5 ГОСТ 18105-2018 в базе LABGO.
