Мелкозернистый бетон: контроль прочности по ГОСТ 10180 и 25192 для лаборатории

Q: Можно ли для мелкозернистого В25 всегда лить 150 мм?

Да, если крупность зерна в пробе ≤ 20 мм — это соответствует табл. 2. Куб 150 мм — базовый, α = 1,00. Куб 100 мм тоже допустим, но с α = 0,95.

Q: Нужен ли отдельный V̄s для мелкозернистого бетона?

П. 4.1.3 и приложение А ГОСТ 10180: V̄s считают по результатам лаборатории. Если МЗБ и тяжёлый испытывает одна ИЛ — разумно вести отдельную статистику по виду бетона: составы разные, разброс часто выше.

Q: Чем МЗБ отличается от самоуплотняющегося (ССБ)?

Приложение А.3.8 ГОСТ 25192: самоуплотняющийся — отдельная технология формования. В заявке может быть «мелкозернистый ССБ» — тогда уплотнение по п. 4.2.7 (как на объекте), не стандартное штыкование П4.

Q: ГОСТ 26633 — обязателен для лаборатории?

Полного текста ГОСТ 26633 в каталоге LABGO нет. Состав и грансостав МЗБ берите из проекта и паспорта РБУ. Лаборатория контролирует прочность по 10180 и оценивает по 18105.

Мелкозернистый бетон — контроль прочности в лаборатории

В заявке написано «В25», в паспорте РБУ — «мелкозернистый». Лаборант формует куб 150×150 по привычке тяжёлого бетона, уплотняет как П4 со штыкованием, в протоколе тип бетона не указан. Инженер ПТО спорит: «это не тот состав». Начальник ИЛ открывает ГОСТ 25192 — там только классификация, методика — в ГОСТ 10180.

Мелкозернистый бетон (МЗБ) — отдельный вид по п. 3.2 и приложению А.2.7 ГОСТ 25192-2012. Для лаборатории это меняет размер образца, уплотнение, запись в протоколе и при классе В60+ — весь контур ГОСТ 31914.

Для кого эта статья

Материал для лаборантов, инженеров ОТК и начальников ИЛ, которые испытывают мелкозернистый бетон на РБУ, стройплощадке или в лабораторном замесе. Практика по ГОСТ 10180 с опорой на классификацию ГОСТ 25192.

Что такое мелкозернистый бетон по ГОСТ 25192🔗

П. 3.2 вводит устоявшееся наименование «мелкозернистый бетон» наряду с тяжёлым, лёгким и ячеистым.

Приложение А.2.7: мелкозернистый бетон — бетон на цементном вяжущем с плотным мелким заполнителем.

Отличие от тяжёлого бетона (тот же п. 3.2):

Признак	Тяжёлый бетон	Мелкозернистый бетон
Крупный щебень	Есть (обычно 5–20, 20–40 мм)	Нет — только мелкий заполнитель
Структура (п. 2.6)	Плотная	Плотная
Плотность (п. 2.10)	Более D2000…D2600	Тоже тяжёлая группа (монолит МЗБ — плотный)
Типичное применение	Фундаменты, колонны, плиты	Тонкостенные конструкции, плотное армирование, стены малой толщины

Классификационный обзор для ПТО — в статье №44 кластера F. Здесь — лабораторный контроль прочности.

Состав — из проекта, не из 25192

ГОСТ 25192 не задаёт грансостав песка и дозировки. Требования к материалам и составу указывают в проектной и технологической документации (п. 4.4 ГОСТ 25192). В заявке и протоколе фиксируйте вид бетона из паспорта смеси: «мелкозернистый», а не только «В25».

Где болит на практике🔗

Куб 150 мм при фракции песка ≤ 5 мм — допустимо, но при В60+ по ГОСТ 31914 нужен ребро 100 мм (п. 6.1.1.2).
Уплотнение «как тяжёлый П4» без виброплощадки для П2–П3 — заниженная плотность, разброс Rm.
В протоколе нет слова «мелкозернистый» — ПТО не может сверить с проектом.
α = 1,00 для куба 100 мм без пересчёта — по табл. 4 ГОСТ 10180 для сжатия α = 0,95.
Серия из двух кубов при V̄s > 5 % — нужно три и более (табл. 3 ГОСТ 10180).

Размер контрольного куба: таблица 2 ГОСТ 10180🔗

П. 4.1.1: базовый образец — куб 150×150×150 мм.

П. 4.1.2, таблица 2 — наименьший размер зависит от наибольшего номинального размера зерна в пробе:

Наибольший номинальный размер зерна, мм	Наименьший размер куба (ребро), мм
20 и менее	100
40	150
70	200
100	300

Для типичного мелкозернистого бетона (песок ≤ 20 мм, часто ≤ 10 мм) по табл. 2 допустим куб 100 мм. Базовый образец 150 мм по-прежнему предпочтителен для классов В10–В55, если в пробе нет зёрен крупнее 20 мм.

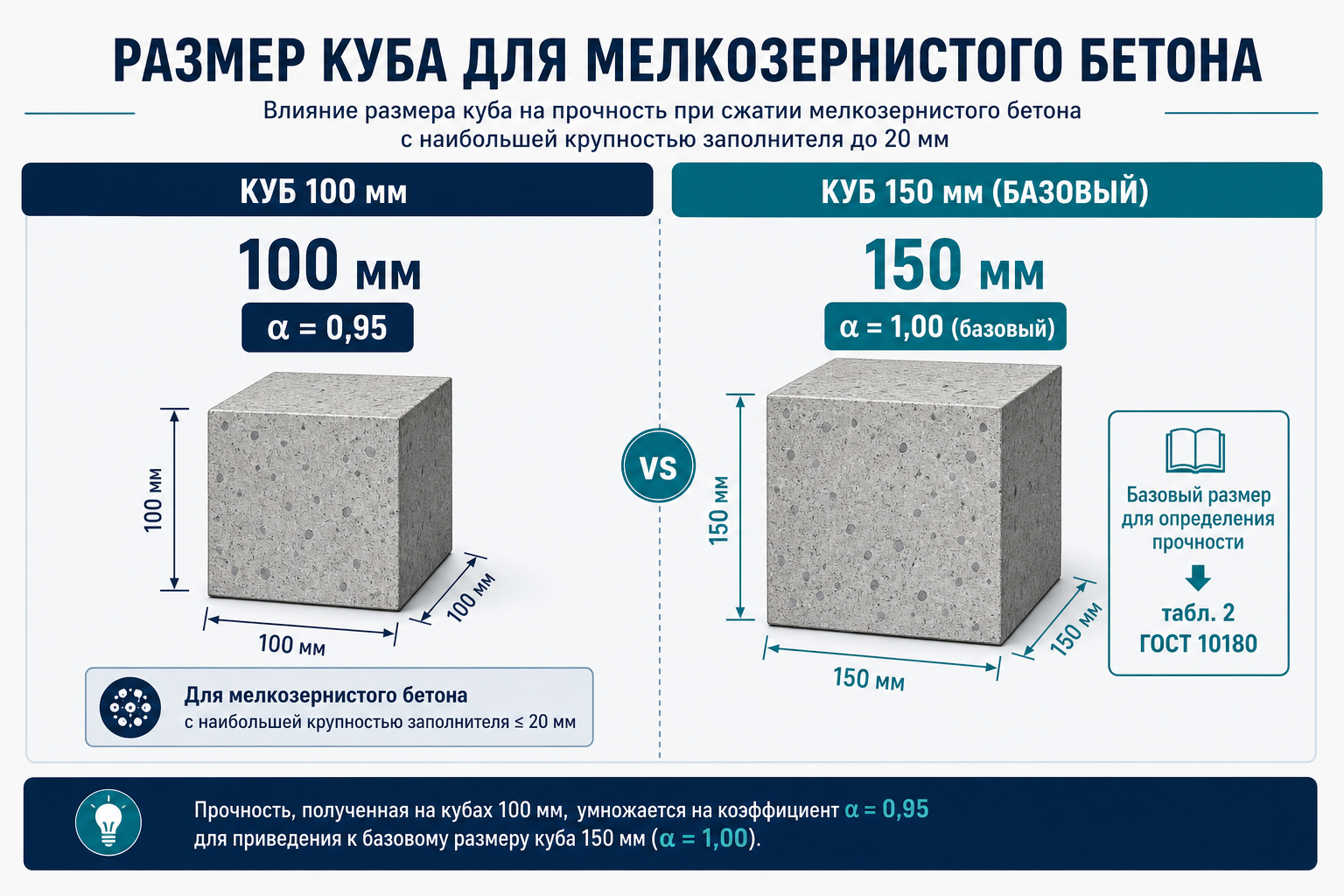

Выбор размера куба для мелкозернистого бетона

Примечания к табл. 2, которые лаборант проверяет до формования:

Удалить зёрна крупнее 1,5× номинальной крупности и все зёрна > 100 мм.
Для куба 70 мм (если применяют) — крупность не более 20 мм.

Когда обязателен куб 100 мм🔗

По п. 6.1.1.2 ГОСТ 31914-2012 для высокопрочного мелкозернистого бетона (В60 и выше, п. 3.1 31914):

наименьший размер ребра — 100 мм;
отклонение от перпендикулярности смежных граней — не более 0,1 мм (в ГОСТ 10180 для обычного бетона — ±1 мм, п. 4.1.6).

Для В25–В50 мелкозернистого достаточно ГОСТ 10180; для В60+ — 31914 поверх 10180. Справочник лаборанта по B60–B100 — №47 кластера F; обзор НК и кернов — статья по ГОСТ 31914.

Масштабный коэффициент α (таблица 4)🔗

Прочность на сжатие приводят к базовому образцу 150 мм:

$R = \alpha \cdot F / A$

Таблица 4 ГОСТ 10180 — для сжатия коэффициент α одинаков для тяжёлого и мелкозернистого бетона (столбец «все бетоны, кроме ячеистого»):

Ребро куба, мм	α (сжатие)
100	0,95
150 ⭐ базовый	1,00
200	1,05

Если льёте 100×100×100 при В25 — в протоколе обязательно указывайте α = 0,95 и размер образца. Разбор пересчёта — в статье про коэффициент α.

Раскалывание и изгиб

В табл. 4 для растяжения при раскалывании коэффициент γ у мелкозернистого отличается от тяжёлого (для 100 мм: 0,92 vs 0,88). Если в аккредитации ИЛ есть эти виды прочности — берите столбец «мелкозернистый бетон», не «тяжёлый».

Изготовление образцов: отличия от тяжёлого бетона🔗

Общая методика — изготовление кубов по ГОСТ 10180. Для МЗБ акценты такие:

Отбор пробы🔗

П. 4.2.1: проба из рабочего состава смеси. В паспорте должно быть указано «мелкозернистый бетон» — сверьте до отбора.

П. 4.2.5: укладка и уплотнение — не позднее 20 мин после отбора.

Уплотнение🔗

Мелкозернистые смеси на объекте часто П2–П4, иногда Ж1–Ж2 (тонкие стенки, плотная арматура).

Подвижность	Способ по п. 4.2.8 ГОСТ 10180
П4, П5	Штыкование: слои ≤ 100 мм, стержень Ø16 мм, 1 нажим на 10 см²
П1–П3, Ж1	Штыкование + виброплощадка до цементного теста
Ж2–Ж5	Виброплощадка + пригруз (0,004±0,0005) МПа

П. 4.2.7: при производственном контроле уплотняют так же, как на объекте. Для МЗБ в тонких стенах это обычно вибратор или виброплощадка — не «только штыкование по привычке».

Для В60+ по п. 6.1.1.6 ГОСТ 31914: форму заполняют двумя слоями равной толщины, штыкование по спирали, затем для смесей менее П5 — дополнительно виброплощадка с заданными частотой и амплитудой.

Число образцов в серии🔗

П. 4.1.3, таблица 3 — по среднему V̄s лаборатории (пересчёт не реже раза в год, приложение А):

V̄s, %	Минимум кубов в серии
≤ 5	2
5–8	3 или 4
> 8	6

Для В60+ — не менее 4 кубов на проектный возраст (п. 6.1.1.4 ГОСТ 31914).

Маркировка🔗

П. 4.2.12 ГОСТ 10180: сразу после формования — партия, дата, класс, вид бетона (мелкозернистый), номер в серии, подвижность, способ уплотнения.

Испытание и оценка прочности🔗

Подготовка граней — плоскостность ≤ 0,001× наименьшего размера (п. 4.1.4).
Нагружение — по разд. 7 ГОСТ 10180; для 31914 — скорость (1,0 ± 0,4) МПа/с, время нагружения ≥ 30 с (п. 6.1.1.10).
Пересчёт — α из табл. 4, формула R = α·F/A.
Оценка класса — ГОСТ 18105-2018 (приёмка монолита, статистический контроль).

В протоколе для ПТО должны быть согласованы: вид бетона, размер образца, α, возраст, Rm, Bф (если считает ИЛ).

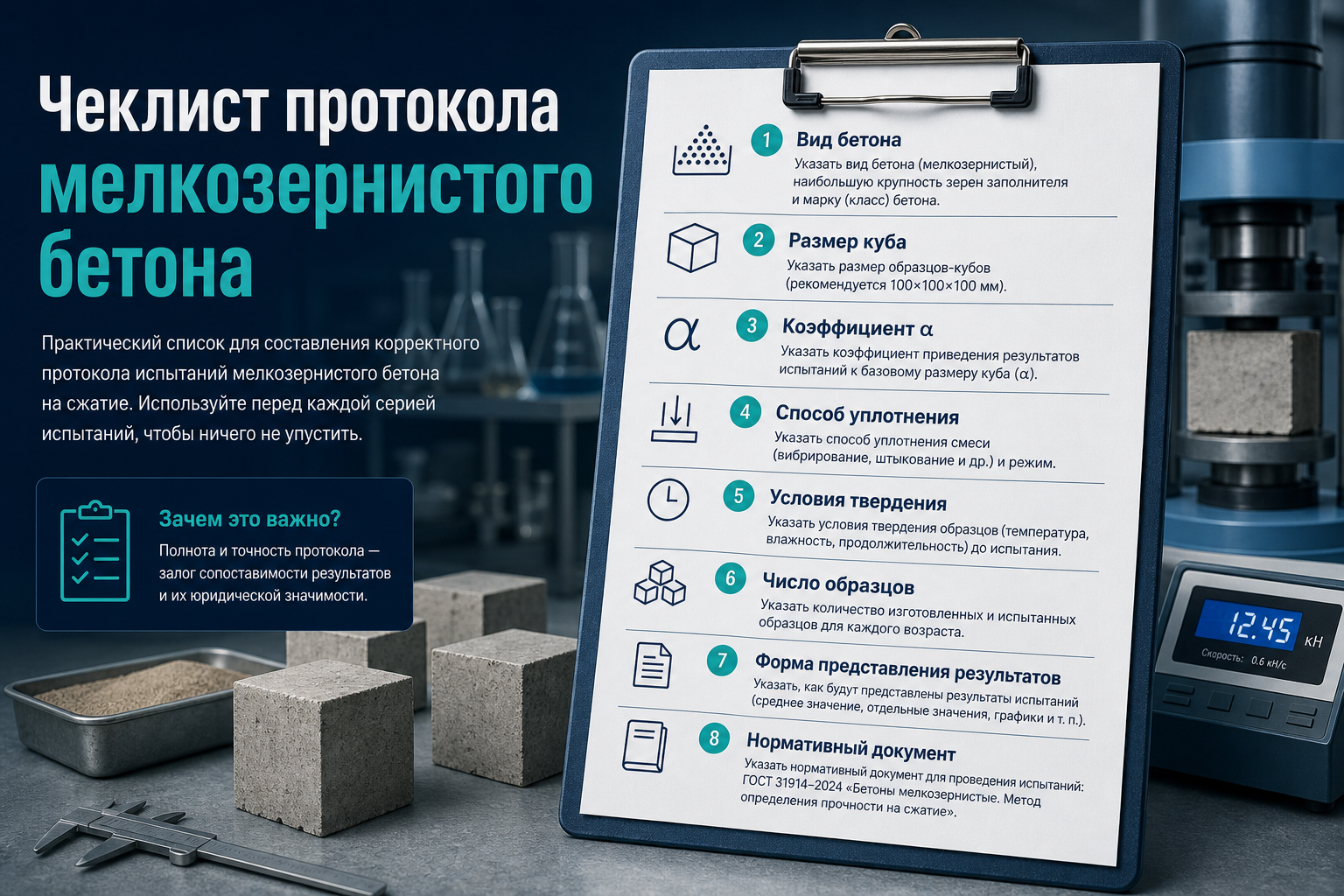

Чеклист лаборанта — мелкозернистый бетон

Чеклист лаборанта перед выдачей протокола🔗

№	Проверка	Норматив
1	В заявке и паспорте — «мелкозернистый бетон»	ГОСТ 25192, п. 3.2, А.2.7
2	Размер куба соответствует крупности зерна в пробе	10180, табл. 2
3	Для В ≥ В60 — ребро 100 мм, ⊥ ≤ 0,1 мм	31914, п. 6.1.1.2
4	Уплотнение соответствует подвижности и объекту	10180, п. 4.2.7–4.2.8
5	Укладка ≤ 20 мин после отбора	10180, п. 4.2.5
6	Число кубов в серии по табл. 3 (и ≥ 4 для В60+)	10180, табл. 3; 31914, п. 6.1.1.4
7	α указан для небазового размера (100 мм → 0,95)	10180, табл. 4
8	В протоколе — вид бетона, не только класс В	п. 4.2.12

Частые ошибки🔗

Испытали как тяжёлый — в протоколе нет вида бетона, ПТО отклоняет акт.
Куб 150 при В80 МЗБ — нарушение 31914 (нужен 100 мм).
Забыли α для 100 мм — завышение класса на ~5 %.
Две пробы в серии при V̄s = 7 % — недостаточный объём по табл. 3.
Смешали МЗБ и тяжёлый в одной статистике 18105 — разные составы, п. 8.1 18105 требует однородности.

FAQ🔗

Можно ли для мелкозернистого В25 всегда лить 150 мм?🔗

Да, если крупность зерна в пробе ≤ 20 мм — это соответствует табл. 2. Куб 150 мм — базовый, α = 1,00. Куб 100 мм тоже допустим, но с α = 0,95.

Нужен ли отдельный V̄s для мелкозернистого бетона?🔗

П. 4.1.3 и приложение А ГОСТ 10180: V̄s считают по результатам лаборатории. Если МЗБ и тяжёлый испытывает одна ИЛ — разумно вести отдельную статистику по виду бетона: составы разные, разброс часто выше.

Чем МЗБ отличается от самоуплотняющегося (ССБ)?🔗

Приложение А.3.8 ГОСТ 25192: самоуплотняющийся — отдельная технология формования. В заявке может быть «мелкозернистый ССБ» — тогда уплотнение по п. 4.2.7 (как на объекте), не стандартное штыкование П4.

ГОСТ 26633 — обязателен для лаборатории?🔗

Полного текста ГОСТ 26633 в каталоге LABGO нет. Состав и грансостав МЗБ берите из проекта и паспорта РБУ. Лаборатория контролирует прочность по 10180 и оценивает по 18105.

Кластер F: соседние материалы🔗

№	Тема	Аудитория
44	Классификация бетонов	ПТО
45 (эта статья)	Мелкозернистый бетон: контроль прочности	Лаборатория
46	Класс B и марка M	ПТО
47	Высокопрочный B60–B100	Лаборатория
48	Приёмка B60+ на объекте	ПТО

Лаборатории с испытаниями прочности бетона по ГОСТ 10180-2012

Ниже — лаборатории, у которых в каталоге цен LABGO есть услуги с привязкой к ГОСТ 10180-2012. Полный текст стандарта — на странице ГОСТа.

21 лаборатория в каталоге.

И ещё 1 — смотрите каталог.

Связанные материалы🔗

Классификация бетонов по ГОСТ 25192
№44, вид «мелкозернистый»
Изготовление контрольных кубов
формы, уплотнение, маркировка
Испытание кубов: типичные ошибки
этап на прессе
Коэффициент α
пересчёт 100 мм → 150 мм
Класс B и марка M
М350 ↔ В25 для ПТО, №46
Класс бетона и МПа
Bнорm
Высокопрочный B60–B100
нагрузка на пресс, №47
Приёмка B60+ на объекте
чеклист ПТО, №48
Высокопрочный бетон В60+
обзор методов 31914
Подвижность П1–П5
выбор уплотнения
Нормальное твердение образцов
ГОСТ 10180-2012 — полный текст
ГОСТ 25192-2012 — полный текст

Статья подготовлена командой LABGO.AI. Факты сверены с п. 3.2, приложением А.2.7 ГОСТ 25192-2012 и разд. 4, 8 ГОСТ 10180-2012 в базе LABGO.

Контакты
