Контрольные и основные образцы морозостойкости по ГОСТ 10060

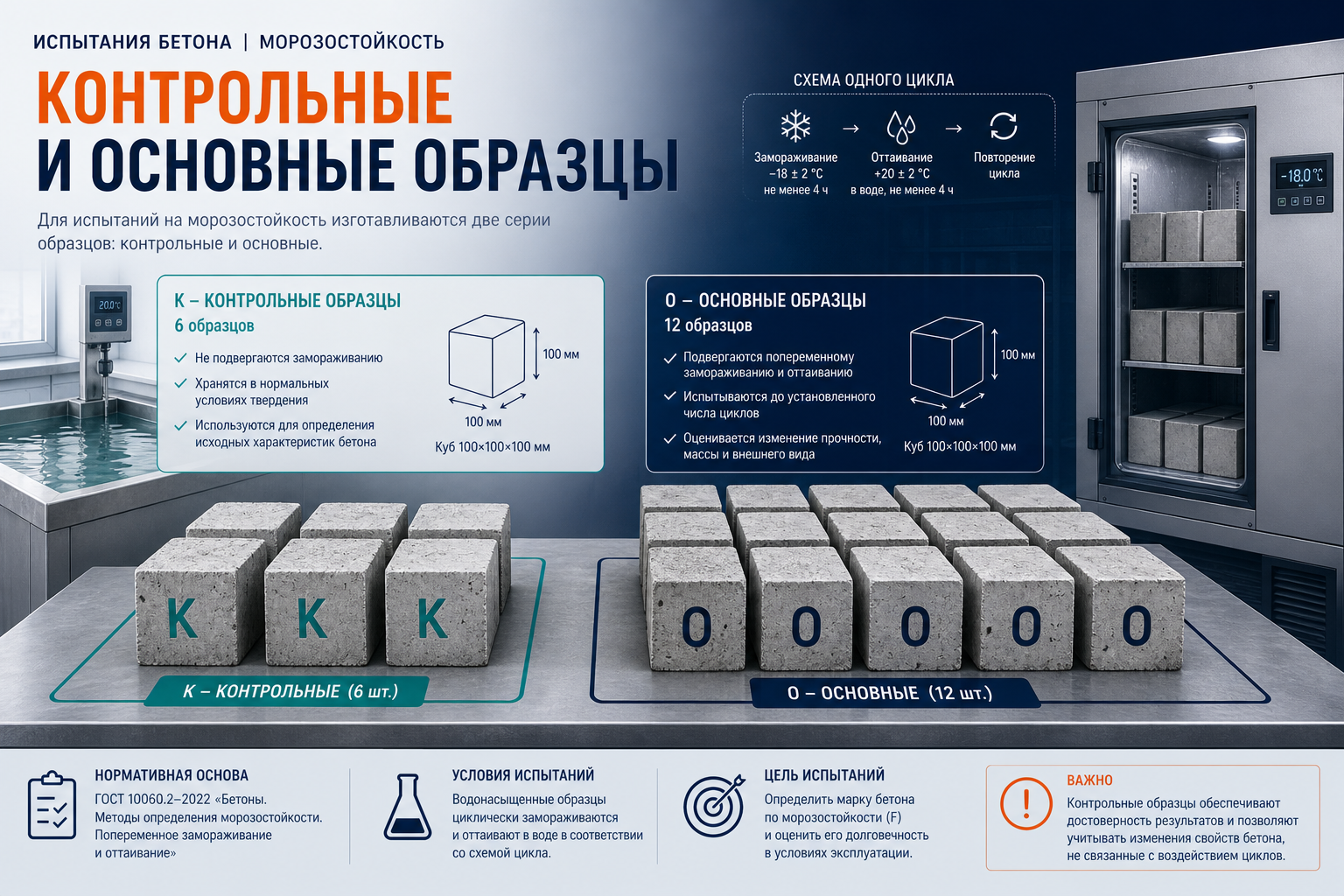

Лаборант маркирует кубы маркером: «К» и «О». Через неделю половина уже в морозильной камере, половина — в ванне с 5 % NaCl. В протоколе потом пишут: «прочность снизилась на 12 %» — но с чем сравнили? Без шести контрольных образцов, испытанных до циклов, марка F по ГОСТ не выводится.

Контрольные (п. 3.8) фиксируют исходную прочность серии. Основные (п. 3.7) проходят циклы и сравниваются с контрольными по формуле (7). Число образцов — табл. 3: 6 + 12 для базовых и ускоренного второго, 6 + 6 для ускоренного третьего.

Полный текст: ГОСТ 10060-2012 в базе LABGO.

Для кого эта статья

Материал для лаборанта и инженера ИЛ, который готовит серию и считает критерий выдерживания. Базовый первый метод — полевой протокол F₁ (№31); среда насыщения — вода vs NaCl для ПТО (№34). Здесь — роли двух серий, табл. 3 и статистика п. 5.2.4.

С чем не путать🔗

Материал	Фокус	Эта статья №35
Базовый первый №31	Циклы, режим табл. 5	Зачем 6+12 и как сравнивать серии
Ускоренные №33	−50 °С, смена раствора	6+6 третьего метода и общие правила
Среда насыщения №34	Вода / NaCl для ПТО	Контрольные всегда в воде — даже при F₂
Число циклов №36	Табл. 4 целиком	Табл. 3 — сколько кубов закладывать

Две серии — две задачи🔗

Серия	Определение (ГОСТ)	Когда испытывают	Что измеряют
Контрольные	П. 3.8 — до начала испытания основных	До заморозки	Прочность исходной серии
Основные	П. 3.7 — после заданного числа циклов	После циклов	Прочность после воздействия

П. 4.7: обе серии — из одной пробы бетонной смеси, твердение по ГОСТ 10180. Сравнивать «контрольные с прошлой недели» и «основные с этой» — нельзя: это разные партии бетона.

Контрольные ≠ «запасные кубы»

Шесть контрольных не идут в морозилку. Их разрушают на прессе до циклов. Если лаборатория «экономит» и испытывает только основные — формула (7) не применима, протокол не соответствует ГОСТ.

Сколько образцов закладывать: табл. 3🔗

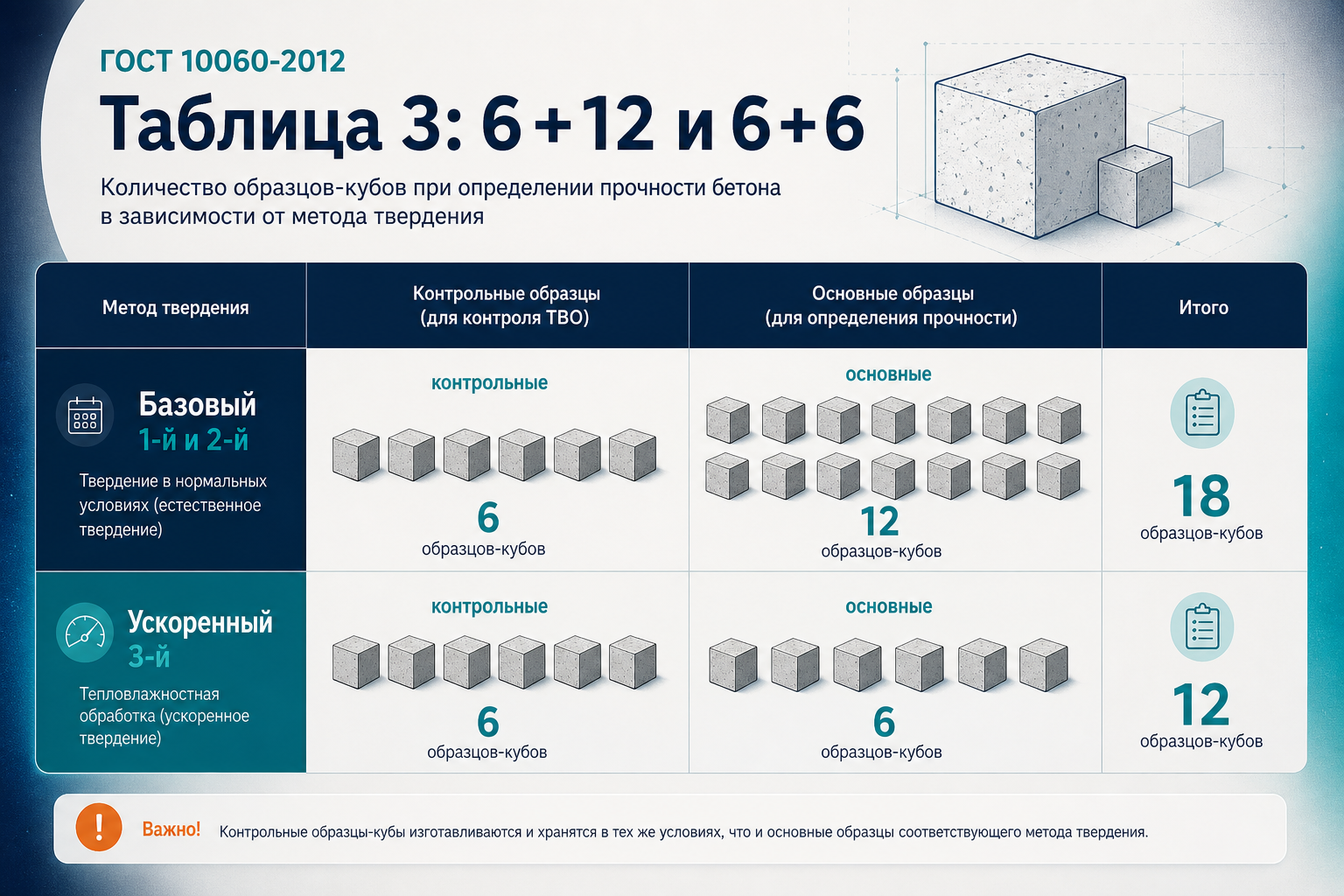

Таблица 3: 6 контрольных и 12 или 6 основных образцов

Метод (табл. 3)	Контрольные, шт.	Основные, шт.	Комментарий
Первый (базовый F₁)	6	12*	Базовый первый №31
Второй (базовый F₂)	6	12*	NaCl на основных; контрольные — вода
Третий (ускоренный)	6	6*	Меньше основных — циклы короче (табл. 4)

* Пояснение к табл. 3: при испытании до разрушения число основных увеличивают, чтобы дойти до максимальной марки, где ещё нет критического снижения характеристик или трещин/сколов.

Когда увеличивают число основных🔗

Испытание до разрушения — когда заранее неизвестна марка (разработка состава, спорный бетон). Тогда закладывают дополнительные основные кубы: часть снимают на промежуточных циклах (табл. 4, формат «150/200»), часть — на итоговых.

П. 4.10: все образцы без внешних дефектов; разброс плотности в серии ≤ 30 кг/м³ до насыщения.

Насыщение: контрольные всегда в воде🔗

П. 4.12 разделяет среды жёстко:

Серия	Среда насыщения	Температура
Контрольные	Вода — всегда	(20 ± 2) °С
Основные	Вода или 5 % NaCl — по табл. 1	(20 ± 2) °С

Даже при базовом втором F₂ и ускоренных методах основные насыщают раствором NaCl, а контрольные — только водой. Процедура 96 ч (⅓ → ⅔ → полное погружение) — статья №34.

Почему контрольные не в NaCl

Контрольная серия задаёт базовую прочность той же партии бетона в водонасыщенном состоянии. Основные после циклов в NaCl сравнивают с этой базой через X_min^I и X_min^II — единая статистическая схема п. 5.2.4 для всех методов.

Порядок работы лаборанта🔗

1. Из одной пробы — кубы по табл. 2 (100 или 150 мм), число по табл. 3
2. Маркировка: К-1…К-6 (контрольные), О-1…О-N (основные)
3. Твердение до проектного возраста (п. 4.4)
4. Насыщение: контрольные — вода; основные — вода или NaCl (п. 4.12)
5. Контрольные: сжатие по ГОСТ 10180 → V_m ≤ 9 % (п. 5.1.3.1)
6. Основные: циклы по табл. 4–5 → сжатие после заданного числа циклов
7. Расчёт X_min^I, X_min^II → проверка формулы (7)
8. Осмотр: трещины, сколы, шелушение рёбер (п. 5.1.3.8)

Если V_m > 9 % на контрольных — серию снимают, изготавливают новую (п. 5.1.3.1). Замораживать основные при «разбросе» контрольных — бессмысленно: база для (7) недостоверна.

Статистика: от прочности к формуле (7)🔗

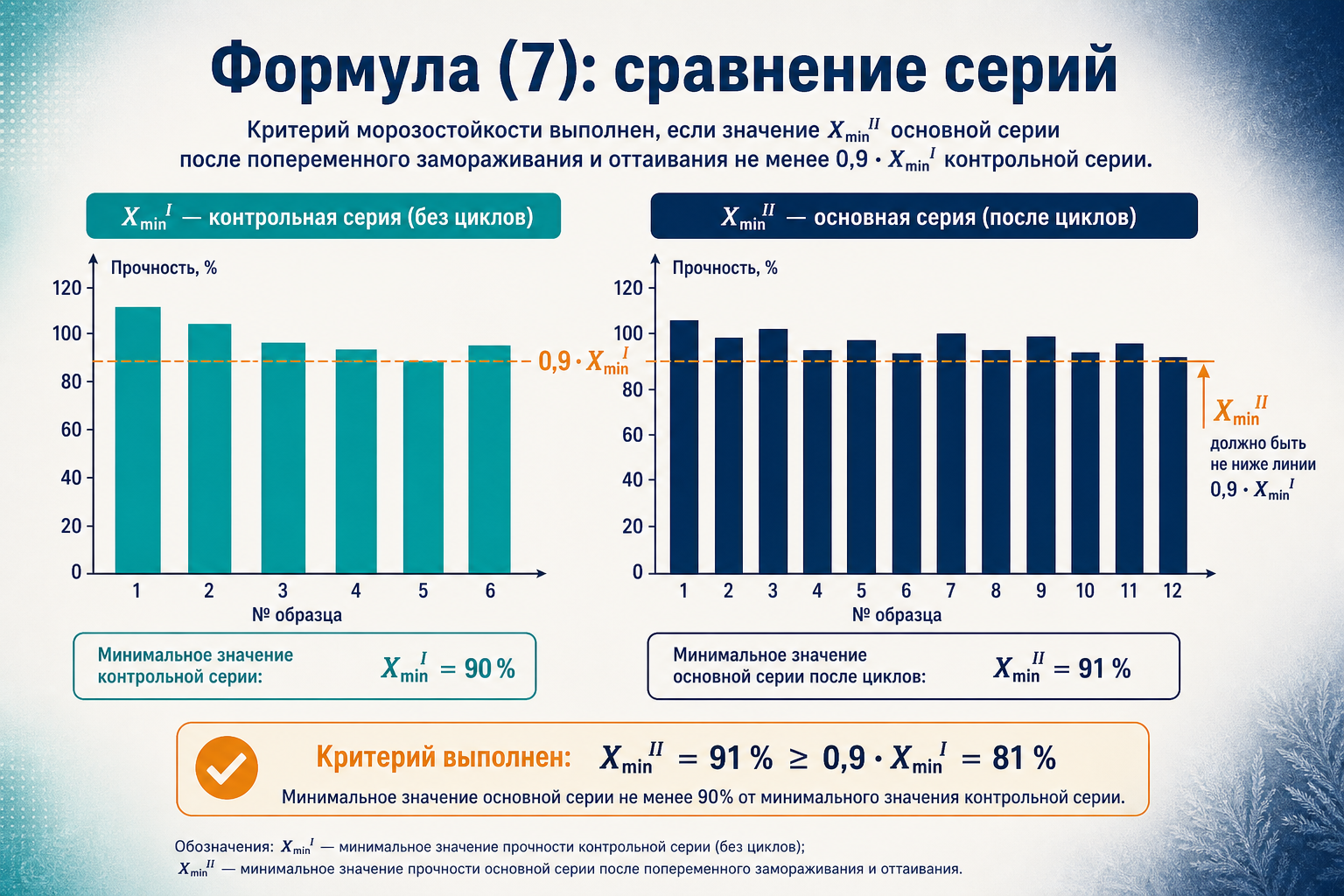

Сравнение контрольной и основной серии: формула (7)

П. 5.2.4.2 — для каждой серии (контрольной и основной) отдельно:

Шаг	Формула	Обозначение
Средняя прочность	(2)	X_cp
СКО	(3) + табл. 6 (α)	σ_n
Коэффициент вариации	(4)	V_m
Нижняя граница контрольных	(5)	X_min^I
Нижняя граница основных	(6)	X_min^II

t_β — табл. 7 при p = 0,95. Для n = 6: t_β = 2,570.

Критерий выдерживания (7):

X_min^II ≥ 0,9 · X_min^I

Образцы выдержали испытание на заданном числе циклов, если (7) выполняется и нет трещин/сколов/шелушения рёбер (п. 5.2.4.4). Марку F — по табл. 4 на максимальном числе циклов, где все критерии ещё соблюдены. Подробная таблица циклов — №36.

Особый случай: лёгкий бетон F50 и менее🔗

П. 5.2.4.4: для лёгкого бетона марок F50 и менее вместо (7) — критерий по средней прочности: снижение ≤ 15 %, без шелушения рёбер и поверхности.

Типичные ошибки в журнале🔗

Ошибка	Последствие	Как правильно
Меньше 6 контрольных	Нет t_β для n = 6 в табл. 7	Минимум 6 по табл. 3
Контрольные в NaCl	Нарушение п. 4.12	Контрольные — только вода
V_m > 9 %, циклы продолжены	Недостоверная X_min^I	Новая серия (п. 5.1.3.1)
Сравнение «средних» без (7)	Протокол не по ГОСТ	X_min^II и X_min^I
Контрольные и основные из разных проб	Разные бетоны	Одна проба (п. 4.7)
12 основных, но испытали 6	Неполная серия	Все 12 на итоговых циклах или обоснованное увеличение*

Чеклист перед подписью протокола🔗

Число образцов — табл. 3 (6 контрольных + 12 или 6 основных)
Все кубы из одной пробы, проектный возраст (п. 4.4, 4.7)
Контрольные насыщены водой (п. 4.12)
Основные насыщены по табл. 1 (вода или 5 % NaCl)
V_m ≤ 9 % на контрольных до заморозки (п. 5.1.3.1)
Рассчитаны X_min^I, X_min^II, проверена формула (7)
Осмотр основных задокументирован (п. 5.1.3.8)
Марка F — по табл. 4 с учётом метода и класса F₁/F₂
Журнал — приложение Г

FAQ🔗

Сколько всего кубов нужно для F200 базовым первым методом?🔗

Минимум 6 контрольных + 12 основных = 18 кубов из одной пробы (табл. 3, первый метод). Плюс запас на брак при изготовлении — внутренняя практика ИЛ, в ГОСТ не нормирован.

Можно ли испытать 3 контрольных вместо 6?🔗

Нет. Табл. 3 задаёт минимум 6. Для n = 6 в табл. 7 указан t_β = 2,570 — расчёт (5)–(7) рассчитан на эту выборку.

Контрольные испытывают один раз или после каждого цикла?🔗

Один раз — до начала циклов (п. 3.8, 5.1.3.1). Основные — после заданного числа циклов (табл. 4): промежуточного и/или итогового.

Чем 6+12 отличается от 6+6?🔗

6+12 — базовые методы и ускоренный второй: длинные циклы, нужна бóльшая основная серия для промежуточных съёмов. 6+6 — ускоренный третий: мало циклов (табл. 4), достаточно шести основных.

Что делать, если один основной треснул на 150-м цикле?🔗

П. 5.1.3.8: испытания прекращают. Марка — по последней точке табл. 4, где (7) и внешний вид ещё выполнялись. Оставшиеся основные на больших циклах не дотягивают «для красоты».

Где пример численного расчёта X_min?🔗

Приложение Д ГОСТ 10060-2012 — эталон для проверки Excel-ведомости. См. также базовый первый №31.

Вопрос → пункт ГОСТ🔗

Вопрос	Пункт / таблица
Что такое контрольные образцы?	П. 3.8
Что такое основные образцы?	П. 3.7
Сколько контрольных и основных?	Табл. 3
Контрольные в воде или в NaCl?	П. 4.12 — вода
Когда снимают серию с V_m > 9 %?	П. 5.1.3.1
Как сравнить прочность после циклов?	Формула (7), п. 5.2.4.3
Коэффициент α и t_β?	Табл. 6, табл. 7
Когда увеличивают число основных?	Пояснение к табл. 3
