Калибровка склерометра на эталонной наковальне по ГОСТ 22690

УвеличитьКалибровка склерометра на эталонной наковальне перед выездом на объект

Перед выездом на объект лаборант берёт склерометр с действующей поверкой и утверждённой градуировкой — но этого мало. П. 6.1.1 ГОСТ 22690-2015 требует проверить прибор по инструкции по эксплуатации. Для молотка Шмидта это — удары по эталонной наковальне и сравнение показания H с эталонным значением из паспорта СИ.

Калибровка на наковальне не заменяет градуировку R = a·H + b (раздел 6, приложение Е) и не подменяет поверку (п. 5.1).

Полный текст: ГОСТ 22690-2015 в базе LABGO.

С чем не путать🔗

Три уровня — не путать🔗

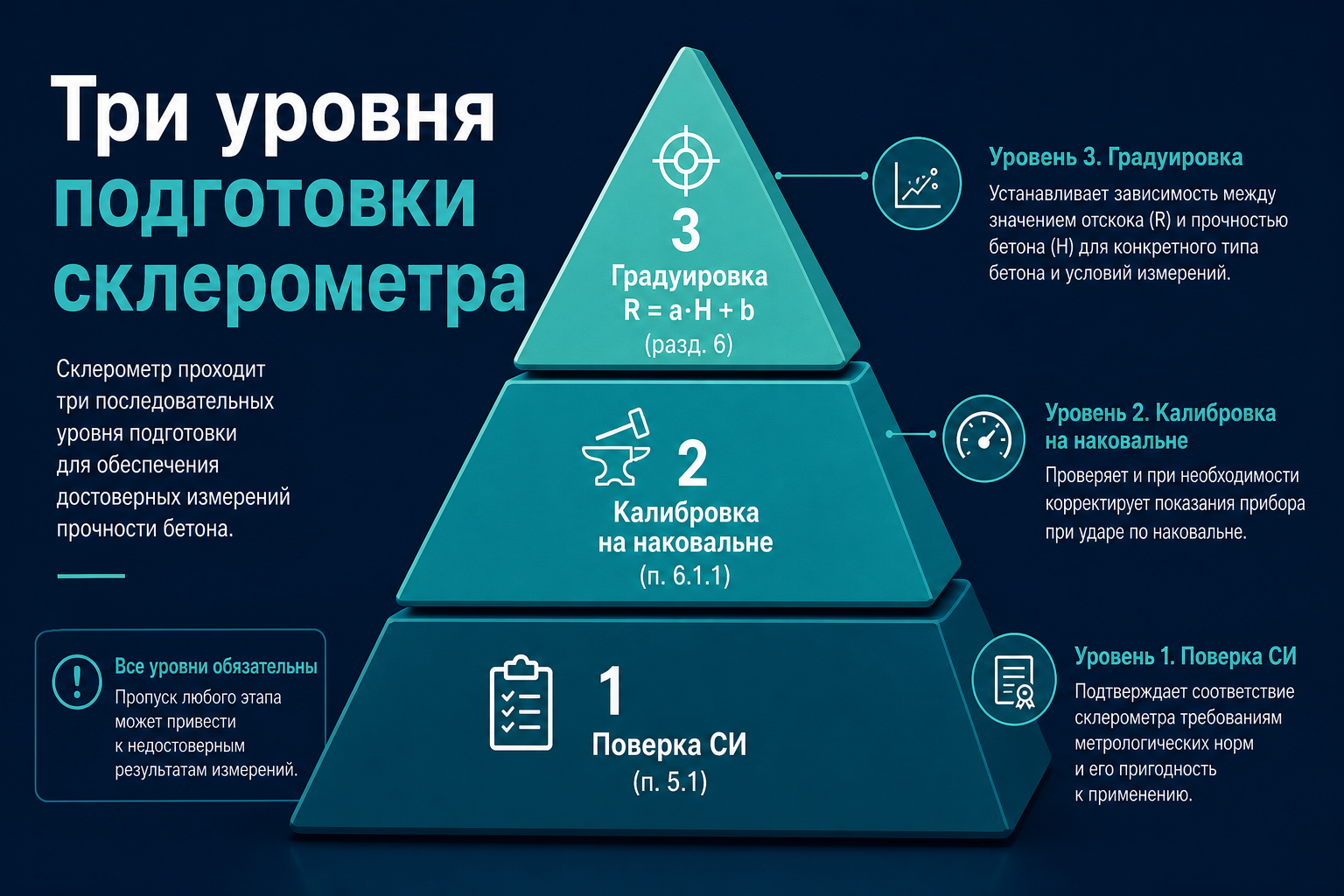

УвеличитьТри уровня подготовки склерометра: поверка, наковальня, градуировка

П. 5.2: даже если прибор показывает МПа на дисплее — это косвенный показатель, пока не применена лабораторная градуировка (разд. 6). Проверка на наковальне контролирует стабильность H, а не точность R на объекте.

Нормативная опора🔗

В полном тексте ГОСТ 22690-2015 отдельного пункта «наковальня» нет. Процедура следует из:

• П. 6.1.1 — подготовка включает проверку приборов по инструкции по эксплуатации;
• П. 5.1 — СИ аттестованы и поверены;
• Приложение Д, табл. Д.1 — технические требования к склерометру (упругий отскок);
• П. 8.3 — в протоколе указывают тип прибора, заводской номер, сведения о поверках.

Эталонная наковальня поставляется с прибором или отдельно; эталонное значение отскока и допуск — в инструкции по эксплуатации конкретного СИ (п. 6.1.1).

Требования к склерометру — табл. Д.1🔗

Перед калибровкой на наковальне сверьте аттестат с таблицей Д.1:

Изношенный боек, скол на ударнике или энергия ниже нормы — прибор не допускают к испытаниям, даже если наковальня «в допуске».

Процедура на эталонной наковальне🔗

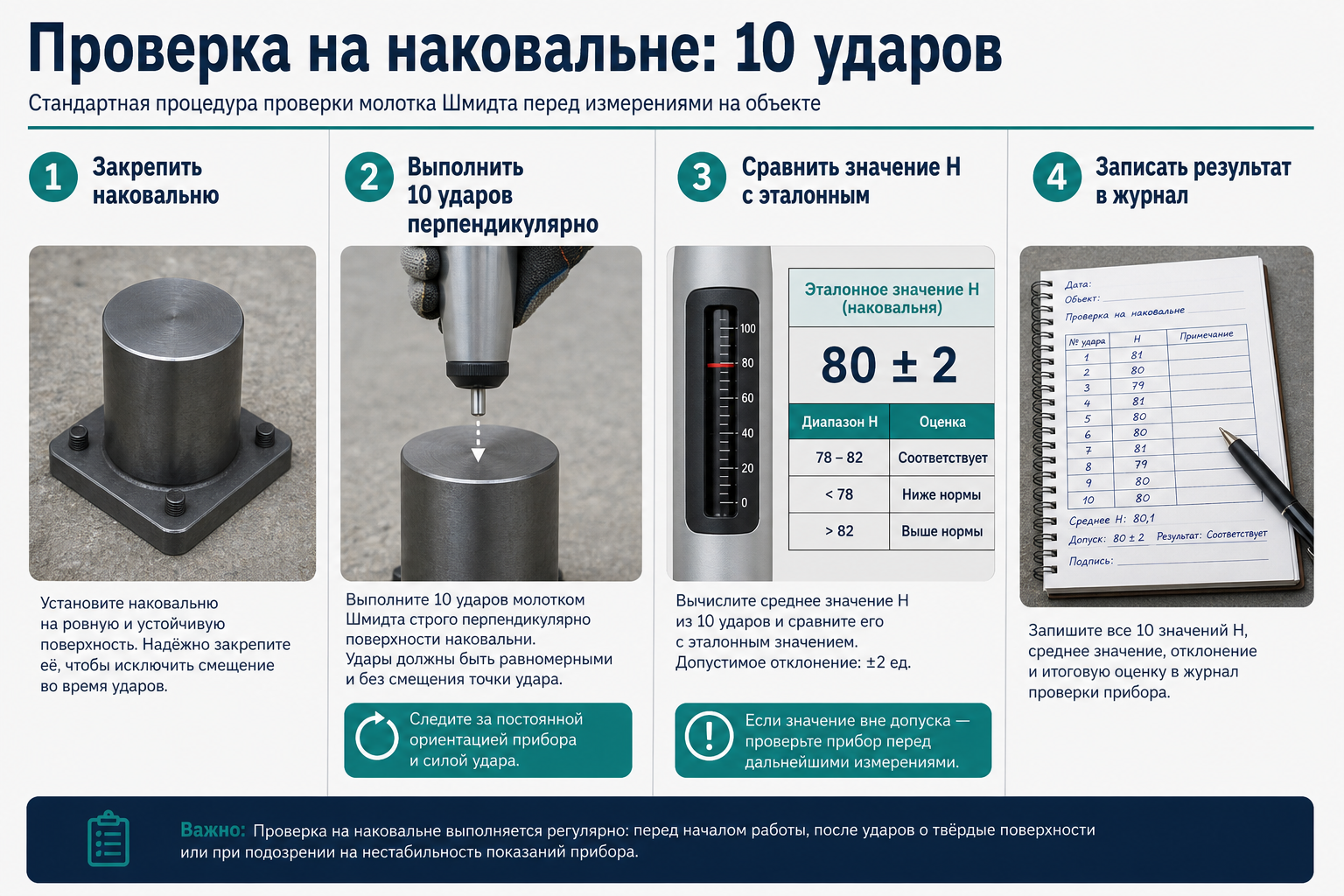

УвеличитьПроверка склерометра: 10 ударов по наковальне

Типовой порядок по инструкциям производителей молотков Шмидта (в рамках п. 6.1.1):

Шаг 1. Условия🔗

• Наковальня чистая, без ржавчины и заусенцев на ударной площадке;
• Склерометр разогрет до рабочей температуры (не сразу из морозильного фургона);
• Боек и направляющая — без видимых повреждений.

Шаг 2. Положение прибора🔗

• Удар перпендикулярно поверхности наковальни (п. 7.2.1 — тот же принцип, что на бетоне);
• Прибор плотно прижат к наковальне — без перекоса (контроль табл. Д.1: перпендикулярность ≤ 4 мм на 100 мм высоты).

Шаг 3. Серия ударов🔗

• Выполнить не менее 10 последовательных ударов по инструкции (число ударов — из ИЭ, не из табл. 2);
• Отбросить первые 1–2 удара, если это предписано производителем (прогрев механизма);
• Зафиксировать каждое значение H (индекс отскока).

Шаг 4. Сравнение с эталоном🔗

• Вычислить среднее H̄ по серии (или взять значение по алгоритму из ИЭ);
• Сравнить с эталонным H_эт и допуском ΔH из паспорта наковальни / прибора;
• При |H̄ − H_эт| > ΔH — прибор к настройке или ремонту, на объект не выезжать.

Пример записи в журнале (иллюстрация, цифры — из вашего паспорта СИ):

Шаг 5. Запись🔗

Занести в журнал проверки СИ или лист калибровки перед выездом:

• дата и время;
• заводской номер прибора и наковальни;
• H_эт, ΔH, фактические H, H̄;
• ФИО исполнителя;
• решение: допуск / отказ.

В итоговом протоколе НК (п. 8.3) — ссылка на поверку; журнал калибровки на наковальне хранят в ИЛ как доказательство п. 6.1.1.

Когда проводить проверку на наковальне🔗

Проверка на наковальне не отменяет ежемесячную корректировку градуировки (п. 6.1.8) — это разные процедуры.

Типичные ошибки лаборанта🔗

Путают калибровку и градуировку. Наковальня подтверждает, что прибор стабилен. R = a·H + b строят по кубам или конструкциям — разд. 6.

Бьют по произвольной стали. Только эталонная наковальня с паспортным H_эт — иначе сравнение бессмысленно.

Один удар «для проверки». Инструкция требует серию (обычно 10) — одиночное значение не репрезентативно.

Игнорируют прогрев. Первые удары после холода занижены — отбраковка по ИЭ обязательна.

Выезжают с просроченной поверкой. Наковальня «в норме», но п. 5.1 и п. 8.3 требуют действующую поверку — протокол могут не принять.

Копируют R с дисплея. Даже после успешной проверки на наковальне на объекте записывают H, а R — только по градуировке (п. 7.1.5, п. 5.2).

Связь с полевым протоколом🔗

Цепочка лаборанта:

1. Поверка действует (п. 5.1)
2. Наковальня — допуск (п. 6.1.1)
3. Градуировка актуальна для состава и возраста (п. 4.9, 6.1.4)
4. На объекте — 9 ударов, H̄, отбраковка 10 % — п. 7.2
5. R по a·H̄ + b → в протокол (п. 8.3)

Чек-лист перед выездом🔗

• Свидетельство о поверке в сроке
• Параметры табл. Д.1 в аттестате СИ
• Эталонная наковальня с читаемым паспортом H_эт
• 10 ударов выполнены, H̄ в допуске
• Запись в журнале проверки СИ
• Градуировка №… действует для данного бетона
• Боек без сколов; направляющая смазана по ИЭ

FAQ🔗

Заменяет ли наковальня градуировку по кубам?🔗

Нет. Наковальня — сталь с фиксированным отскоком. Градуировка связывает H с R бетона (п. 6.3.3, прил. Е). Без градуировки — только ориентировочная оценка (п. 6.1.10), не для приёмки класса.

Какой допуск H на наковальне по ГОСТ 22690?🔗

В тексте стандарта числовой допуск не указан — берите из инструкции производителя (п. 6.1.1). Типично ±1…±3 единицы отскока для серийных молотков Шмидта.

Нужна ли наковальня, если прибор «сам калибруется»?🔗

П. 6.1.1 требует проверку по инструкции. Если ИЭ предписывает удары по наковальне — процедура обязательна, независимо от электронной «самокалибровки».

Можно ли использовать чужую наковальню?🔗

Только если паспорт наковальни сопоставим с вашим типом прибора и H_эт указан для вашей энергии удара (≥ 0,7 Дж, табл. Д.1). Иначе — риск ложного «допуска».

Что делать при отказе на наковальне?🔗

Не выезжать на объект. Передать в ремонт/настройку; после ремонта — повторная проверка; при замене узлов — уточнить необходимость поверки (п. 5.1).

Указывать ли результат наковальни в протоколе НК?🔗

П. 8.3 требует сведения о поверках. Результат проверки на наковальне целесообразно хранить в журнале СИ и при необходимости ссылаться в приложении к протоколу — как доказательство выполнения п. 6.1.1.

---
