Цилиндры или кубы: пересчёт прочности и зачем это ПТО

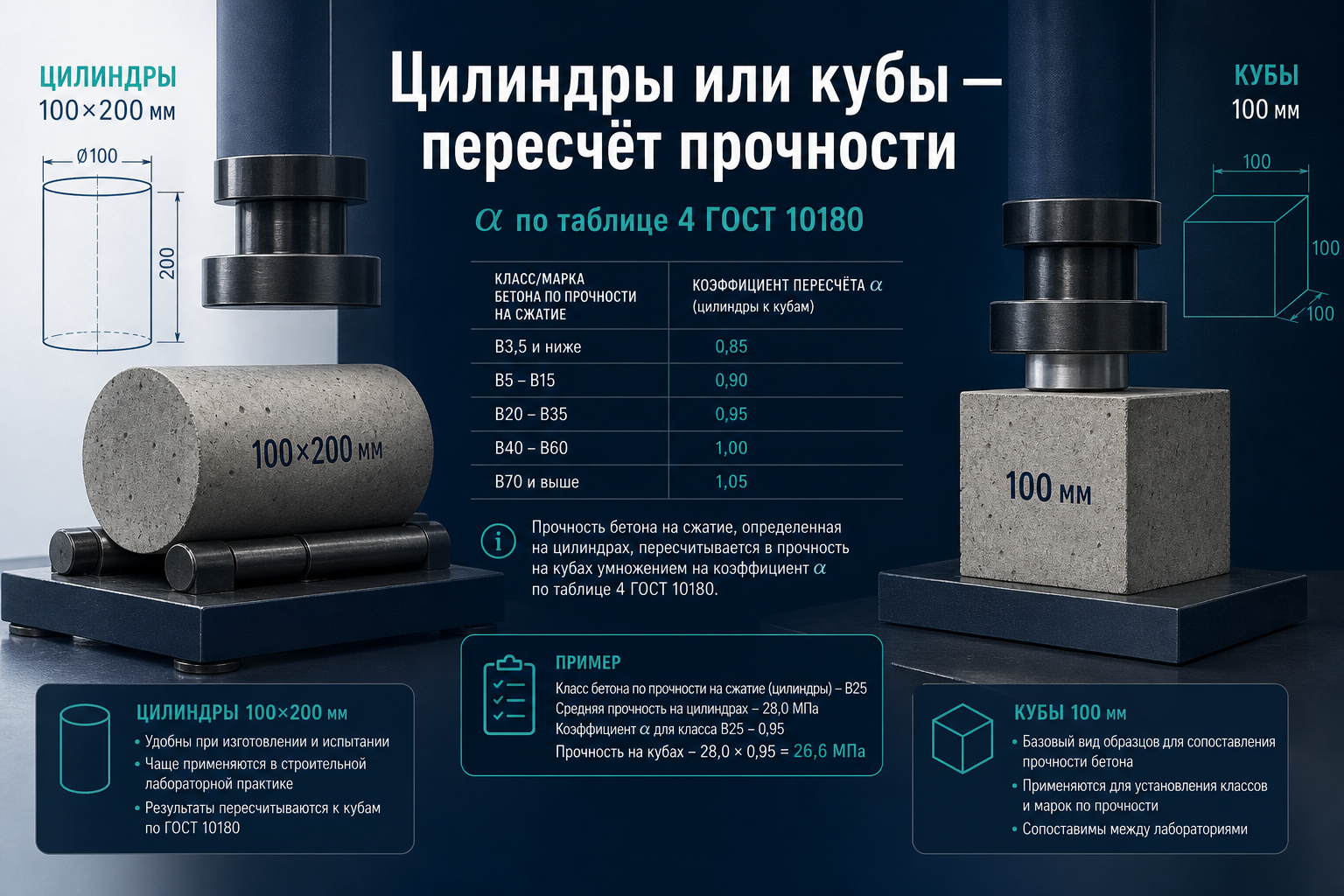

УвеличитьЦилиндры или кубы — пересчёт прочности по ГОСТ 10180-2012

Цилиндр 100×200 мм и куб 100×100 мм дают разное F/A при одном бетоне — но и разный α: 1,16 против 0,95 (таблица 4 ГОСТ 10180-2012). Сравнивать «сырые» МПа из протоколов без формы образца — систематическая ошибка 10–20 %: на границе B25/B30 это уже спор о приёмке захватки.

Полный текст: ГОСТ 10180-2012 в базе LABGO.

Где болит на объекте🔗

Типичные ситуации:

• в заявке написано «кубы 150», а в протоколе — цилиндры 150×300 без пояснения α;
• лаборатория сдала F/A = 55 МПа по цилиндру, ПТО сравнил с Bнорm = 32,0 МПа — но α = 1,20 не проверен, и фактическая R другая;
• подрядчик А сдаёт кубы 100 мм, подрядчик Б — цилиндры 100×200; по «сырым» МПа кажется, что бетон Б слабее — после α вывод обратный;
• в одной серии смешали куб и цилиндр — средняя по п. 8.4 посчитана без приведения к одной базе;
• ИЛ перешла на цилиндрические формы (меньше смеси на образец), а в проекте и актах по-прежнему фигурируют только «кубы».

Что разрешает ГОСТ 10180-2012🔗

Таблица 1 — кубы и цилиндры равноправны🔗

П. 4.1.1, таблица 1: для прочности на сжатие и растяжение при раскалывании допускаются:

Базовый образец (п. 4.1.1, примечание): куб или призма с рабочим сечением 150×150 мм. Все α в таблице 4 приводят прочность к этой базе — независимо от того, куб это или цилиндр.

Таблица 2 — тот же минимальный размер🔗

Для цилиндра минимальный размер — диаметр и высота (как ребро куба). При заполнителе до 20 мм — образец не менее 100 мм; при 40 мм — 150 мм; при 70 мм — 200 мм (изготовление кубов — те же правила для куба).

Установка цилиндра на пресс🔗

П. 4.2.10: цилиндр при испытании на сжатие располагают горизонтально (на боковую образующую). П. 7.2.1 — центрирование относительно оси пресса, как для куба.

Таблица 4 — α для цилиндров (сжатие)🔗

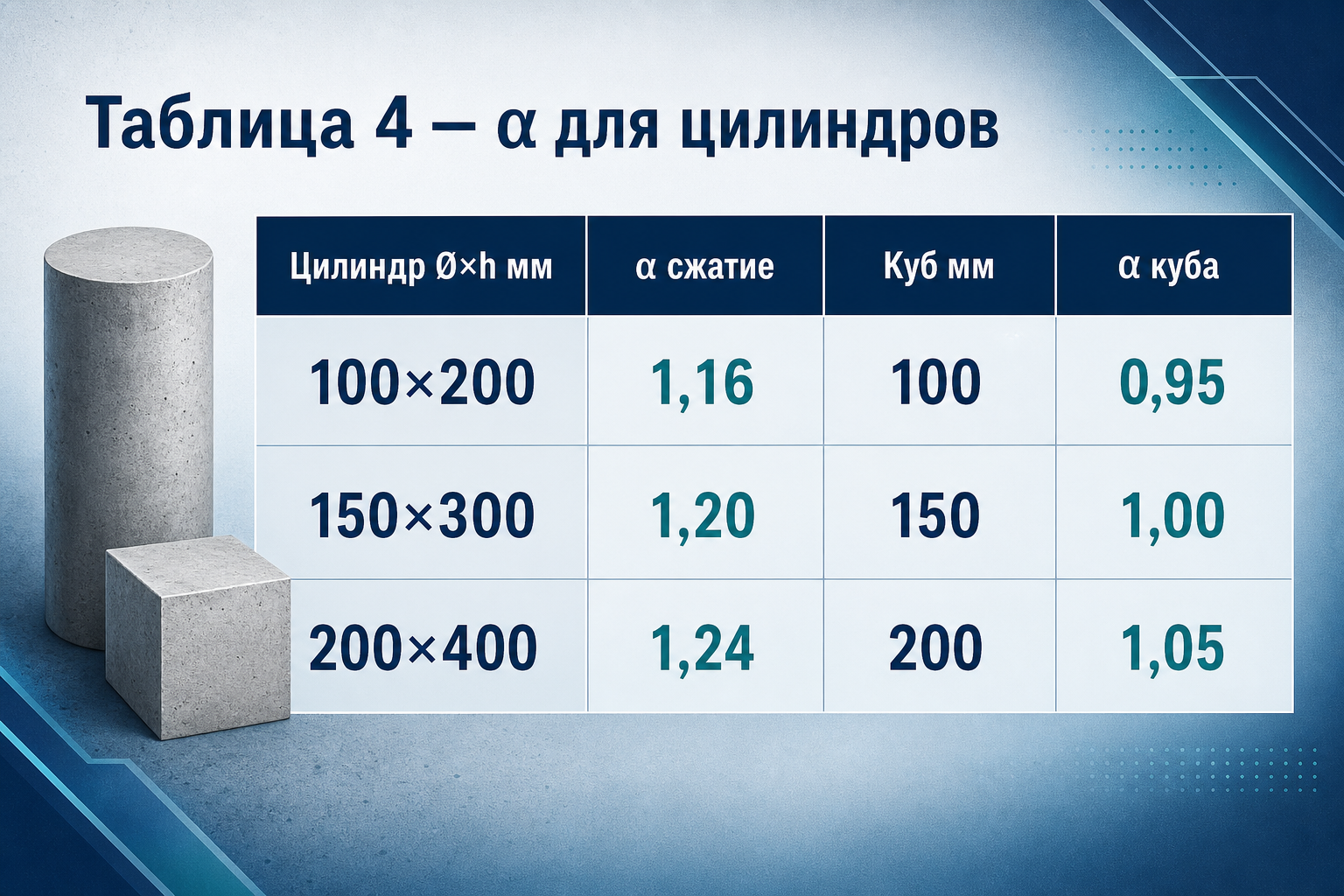

УвеличитьМасштабные коэффициенты α для цилиндров — таблица 4 ГОСТ 10180

П. 8.2: допускается брать α из таблицы 4 без эксперимента. Формула (п. 8.1):

$R = \alpha \frac{F}{A} K_W$

Для тяжёлого бетона K_W = 1; A — площадь поперечного сечения (для цилиндра A = πd²/4).

Важно: для цилиндров α выше, чем у куба того же линейного размера (диаметр ≈ ребро куба). Это не «завышение качества» — это приведение к базовому кубу 150×150.

Примеры пересчёта для ПТО🔗

Цилиндр 100×200 мм🔗

F = 550 кН, d = 100 мм, A = π × 100² / 4 ≈ 7,854 мм²:

$\frac{F}{A} = \frac{550\,000}{7\,854} \approx 70\dcomma 0\ \text{МПа}$

С α = 1,16:

$R = 1\dcomma 16 \times 70\dcomma 0 \approx 81\dcomma 2\ \text{МПа}$

Если в протоколе стоит 70,0 МПа без α — прочность занижена на ~16 % относительно базового образца.

Тот же бетон — куб 100×100 мм🔗

При той же разрушающей нагрузке на площадь 10,000 мм² «сырое» напряжение 55,0 МПа. С α = 0,95:

$R = 0\dcomma 95 \times 55\dcomma 0 = 52\dcomma 3\ \text{МПа}$

Куб и цилиндр не обязаны давать одинаковое F/A — разная площадь и форма. Сравнивать можно только R после α (и в рамках одной методики оценки по 18105).

Цилиндр 150×300 мм (базовый диаметр)🔗

F = 1,060 кН, A = π × 150² / 4 ≈ 17,671 мм²:

$\frac{F}{A} \approx 60\dcomma 0\ \text{МПа},\quad R = 1\dcomma 20 \times 60\dcomma 0 = 72\dcomma 0\ \text{МПа}$

Для куба 150×150 при тех же условиях α = 1,00 — R = F/A без поправки на размер.

УвеличитьПроверка формы образца и α в протоколе лаборатории

Нельзя смешивать формы в одной серии🔗

П. 4.1.3: образцы изготавливают и испытывают сериями одной формы и размера. Средняя прочность серии — по п. 8.4 (выпадающее значение): из 3 цилиндров в расчёт — 2 с наибольшей R.

Смешение куба и цилиндра в одной серии не предусмотрено стандартом. Если в протоколе одна «средняя» по разным формам — это повод для запроса пояснений в ИЛ.

Число образцов в серии — табл. 3 (сколько кубов и проб); для цилиндров действуют те же правила (2 / 3–4 / 6).

Связка с ГОСТ 18105-2018🔗

Ri для оценки класса — прочность серии по ГОСТ 10180 с учётом α. Инженер ПТО:

1. фиксирует в заявке форму и размер образца (куб или цилиндр, мм);
2. в протоколе проверяет соответствие заявке;
3. пересчитывает R = α·F/A по таблице 4 для цилиндров (не подставляет α от куба);
4. сверяет Rm, Rmin с Bнорm, B (приёмка монолита).

Ошибка α цилиндра (1,16 вместо 0,95 от куба) смещает всю серию и может изменить решение о допуске к следующему этапу.

Сводная таблица: вопрос → ответ🔗

❗ Риски для ПТО🔗

Чек-лист инженера ПТО🔗

• В заявке указаны форма (куб / цилиндр) и размер (мм)
• Протокол совпадает с заявкой
• Для цилиндра: Ø×h и α из блока цилиндров табл. 4 (не из блока кубов)
• R = α × F/A сходится с графой протокола
• Площадь A для цилиндра: πd²/4
• Серия однородна по форме; средняя — по п. 8.4
• Сравнение с Bнорm — по R после α, не по F/A
• При смене формы на объекте — согласование с проектом / технадзором

FAQ🔗

Можно ли по ГОСТ 10180 испытывать только цилиндры?🔗

Да. Таблица 1 допускает цилиндры для сжатия и раскалывания. На российских объектах чаще встречаются кубы (формы по ГОСТ 22685), но цилиндры — нормативный вариант с своими α.

Почему α цилиндра 100×200 больше, чем у куба 100 мм?🔗

Таблица 4 отражает влияние формы и размера на разрушающее напряжение. Цилиндр при горизонтальном сжатии даёт иное напряжённое состояние, чем куб; коэффициент приводит результат к базовому 150×150. Это не «бонус» к классу — без α сравнение с Bнорm некорректно.

Как пересчитать цилиндр 150×300 к «кубовой» базе?🔗

Умножить F/A на α = 1,20 (таблица 4). Базовый образец уже 150 мм по сечению — но форма цилиндра всё равно требует α ≠ 1,00 для цилиндра (в отличие от куба 150×150, где α = 1,00).

Влияет ли выбор цилиндра на приёмку по ГОСТ 18105?🔗

Да, если α учтён верно — Ri сопоставим с оценкой по кубам. Если α перепутан с кубовым или не применён — Rm и Rmin смещены, решение по Bнорm может быть ошибочным.

Нужно ли отдельно заказывать цилиндры в заявке?🔗

Рекомендуется явно указать форму и размер. Иначе лаборатория может выбрать цилиндры по своей оснащённости, а ПТО проверит протокол «под кубы» — и наоборот.

---
